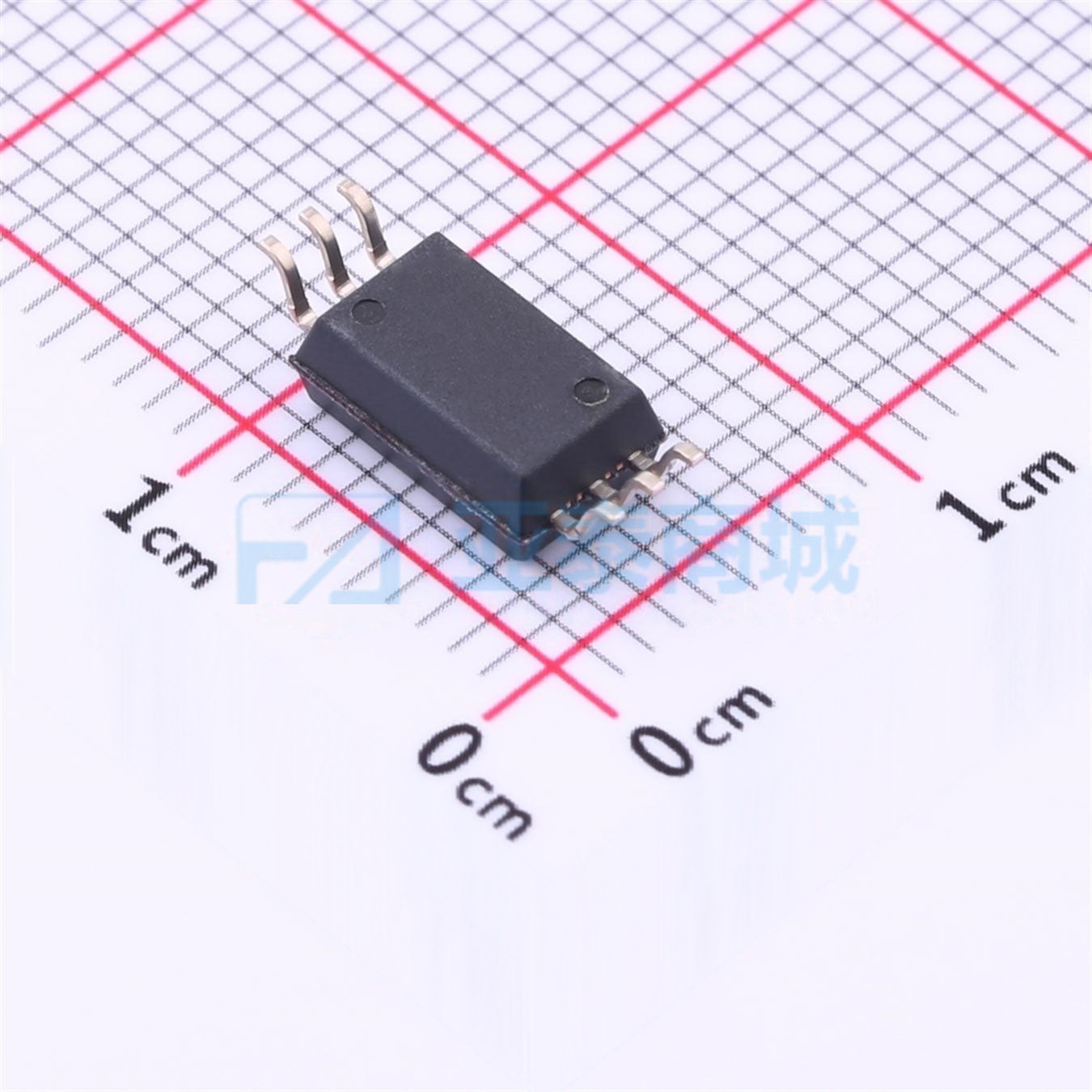

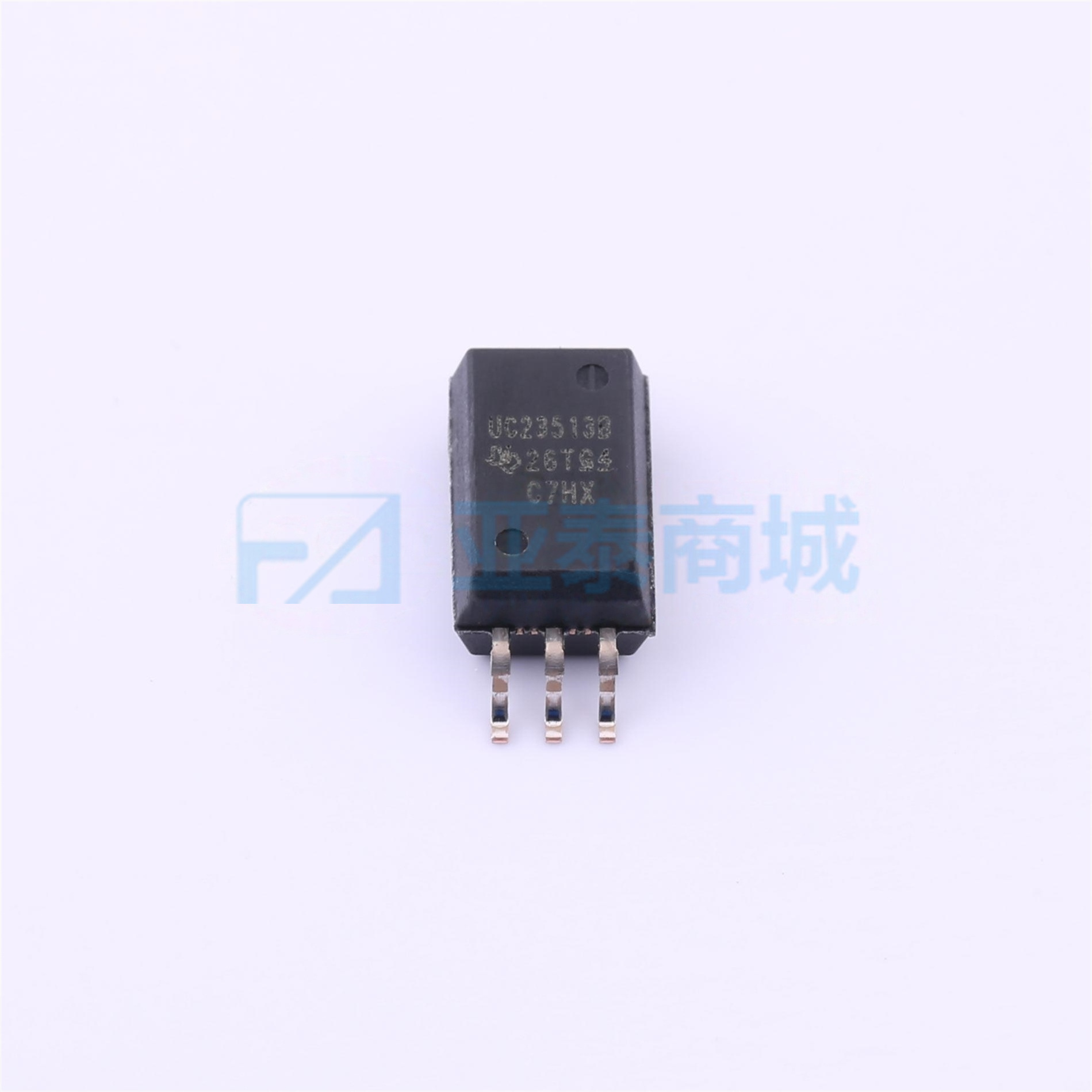

UCC23513BDWYR
-
SOIC-6-4.7mm
- 品牌名称TI
-
商品型号
UCC23513BDWYR -
商品编号
UCC23513BDWYR -
商品封装
SOIC-6-4.7mm -
分类
隔离式栅极驱动器
-
商品参数
|
|
属性 | 参数值 |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 产品类型 | 适用于IGBT、MOSFET和SiC MOSFET的光耦兼容单通道隔离式栅极驱动器，具有4.5A峰值拉电流和5.3A峰值灌电流以及5.7kVRMS增强型隔离额定值。33V的高电源电压范围允许使用双极电源来有效驱动IGBT和SiC功率FET。可以驱动低侧和高侧功率FET。与基于光耦合器的标准栅极驱动器相比，此器件的主要特性和特征可显著提高性能和可靠性，同时在原理图和布局设计中保持引脚对引脚兼容性 | |
| 驱动配置 | 高边、低边 | |
| 负载类型 | IGBT、SiC、MOSFET | |
| 通道数 | 1 | |
| 拉电流(IOH) | 4.5A | |
| 灌电流(IOL) | 5.3A | |
| 工作温度 | -40℃~+130℃ | |
| 上升时间(tr) | 28ns | |
| 下降时间(tf) | 25ns | |
| 传播延迟 tpLH | 115ns | |
| CMTI(kV/us) | 100kV/us | |
| 驱动侧工作电压 | 13.2V~33V | |
| 封装/外壳 | SOIC-6-4.7mm |
数据手册PDF
参数完善中
梯度
含税售价
库存总量
(单位：0个)-
仓库库存数量
0
购买数量
个
起订量： 个
