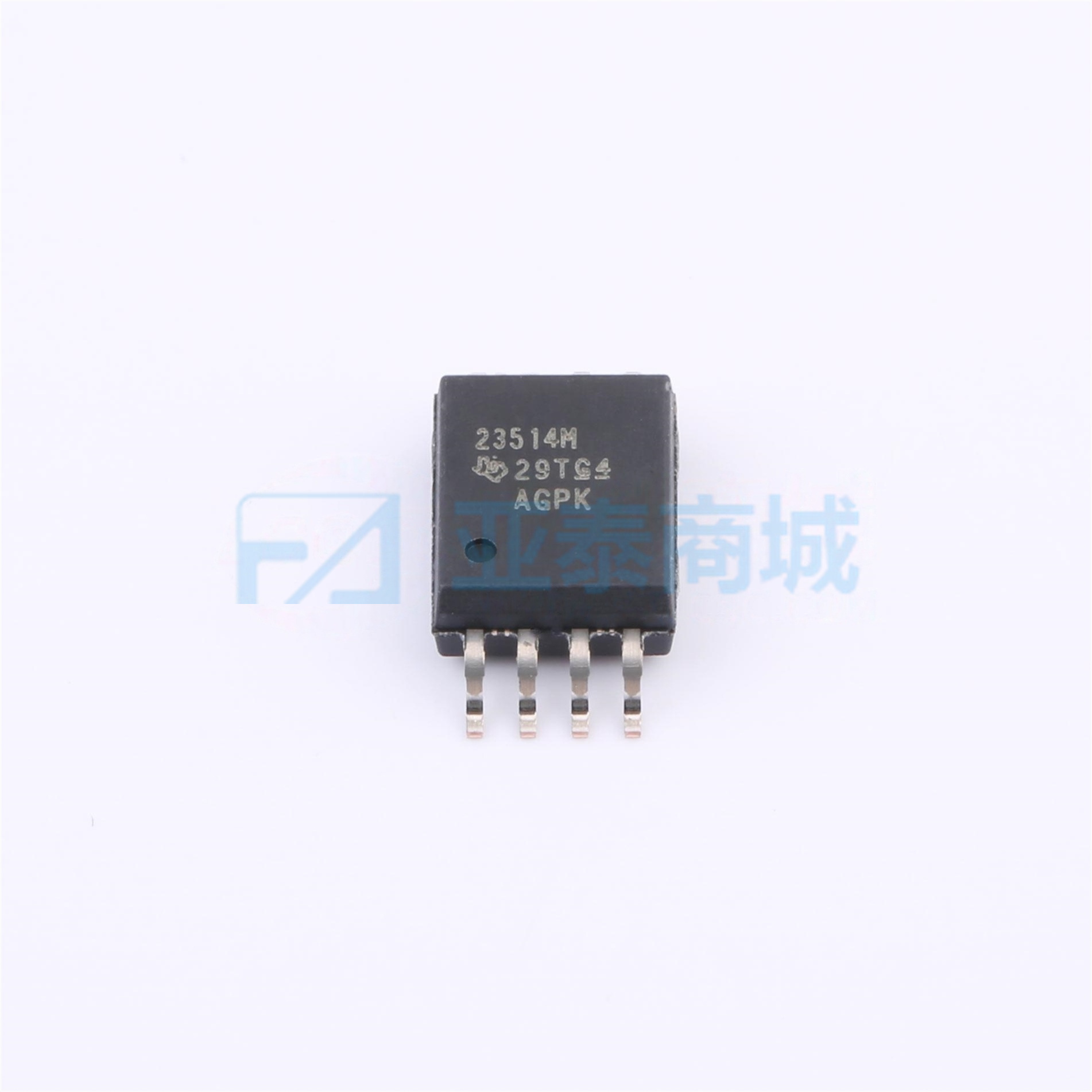

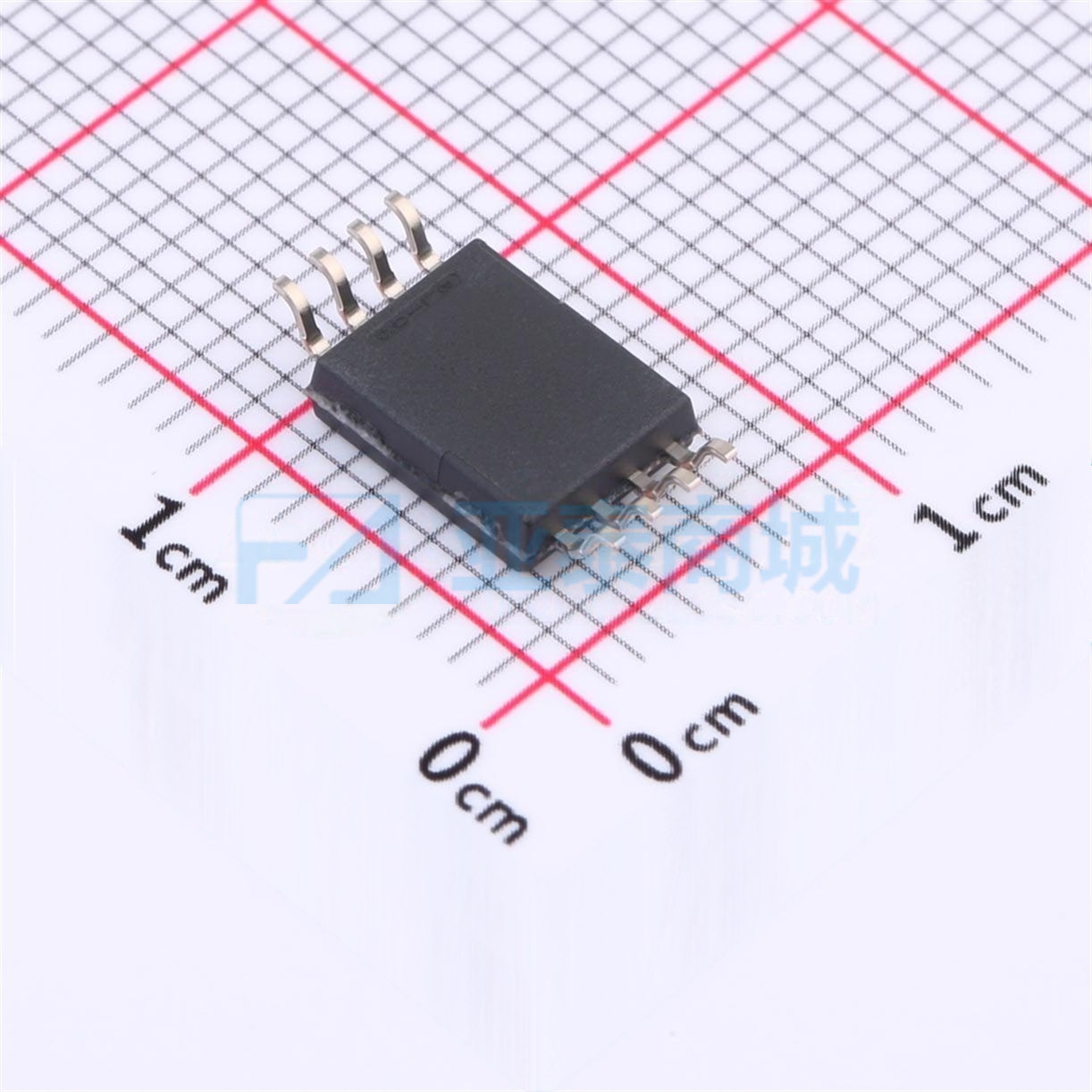

UCC23514MDWVR
-
SOIC-8-300mil
- 品牌名称TI
-
商品型号
UCC23514MDWVR -
商品编号
UCC23514MDWVR -
商品封装
SOIC-8-300mil -
分类
隔离式栅极驱动器
-
商品参数
|
|
属性 | 参数值 |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 产品类型 | UCC23514是一款光耦兼容的单通道隔离式栅极驱动器，适用于IGBT、MOSFET和SiC MOSFET，源极峰值输出电流为4.5 A，漏极峰值输出电流为5.3 A，具备5.0 kV RMS的增强隔离等级。33 V的高电源电压范围允许使用双极性电源，以有效驱动IGBT和SiC功率FET。UCC23514可驱动低端和高端功率FET。与基于标准光耦的栅极驱动器相比，其关键特性显著提升了性能和可靠性… | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| 拉电流(IOH) | 4.5A | |
| 灌电流(IOL) | 5.3A | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 上升时间(tr) | 28ns | |
| 下降时间(tf) | 25ns | |
| 传播延迟 tpLH | 105ns | |
| 传播延迟 tpHL | 105ns | |
| 输入低电平(VIL) | -13V~0.9V | |
| 静态电流(Iq) | 2.2mA | |
| CMTI(kV/us) | 150kV/us | |
| 驱动侧工作电压 | 14V~33V | |
| 功能特性 | 米勒钳位保护 | |
| 封装/外壳 | SOIC-8-300mil |
