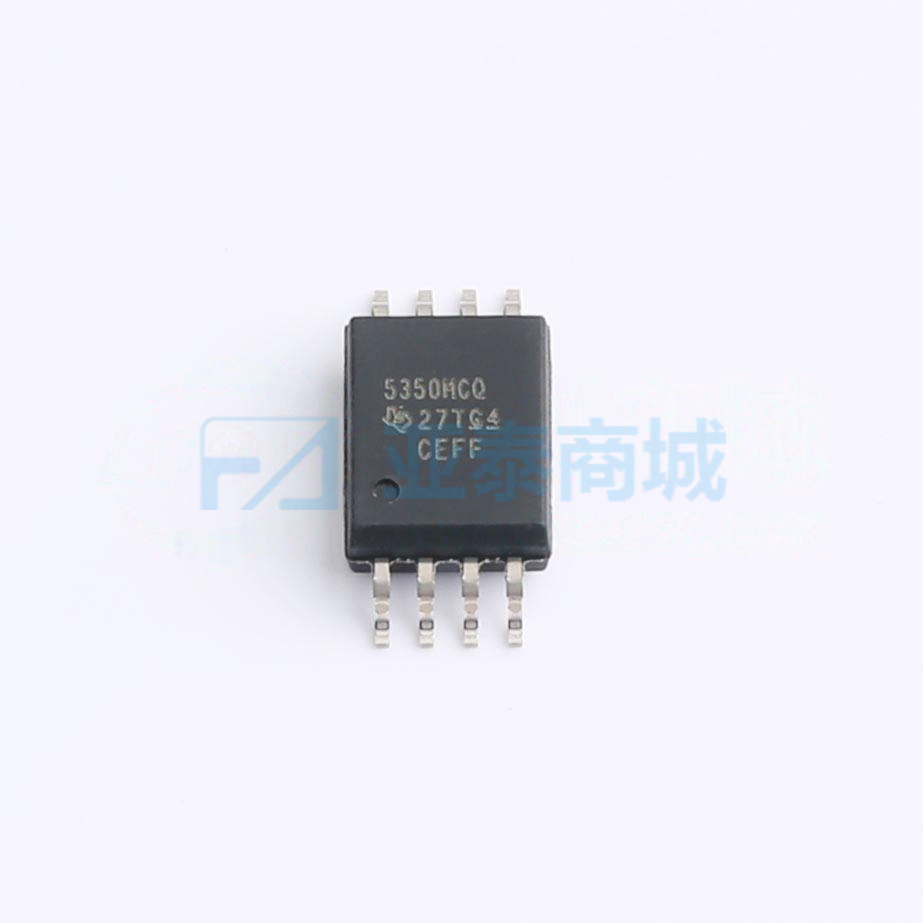

UCC5350MCQDWVRQ1
-
SOIC-8
- 品牌名称TI
-
商品型号
UCC5350MCQDWVRQ1 -
商品编号
UCC5350MCQDWVRQ1 -
商品封装
SOIC-8 -
分类
隔离式栅极驱动器
-
商品参数
|
|
属性 | 参数值 |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 产品类型 | UCC5350-Q1 是一款单通道隔离式栅极驱动器，具有 5A 最小峰值拉电流和 5A 最小峰值灌电流，专为驱动 MOSFET、IGBT 和 SiC MOSFET 而设计。UCC5350-Q1 具有米勒钳位或分离输出选项。CLAMP 引脚除了可将晶体管栅极连接到输出端之外，还用于将栅极连接到内部 FET，以防止米勒电流造成假接通。借助分离输出选项，可以使用 OUTH 和 OUTL 引脚单独控制栅… | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| 输入侧工作电压 | 3V~15V | |
| 拉电流(IOH) | 10A | |
| 灌电流(IOL) | 10A | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 上升时间(tr) | 26ns | |
| 下降时间(tf) | 22ns | |
| 传播延迟 tpLH | 100ns | |
| 传播延迟 tpHL | 100ns | |
| 静态电流(Iq) | 2400uA | |
| CMTI(kV/us) | 100kV/us | |
| 驱动侧工作电压 | 13.2V~33V | |
| 功能特性 | 米勒钳位保护 | |
| 封装/外壳 | SOIC-8 |
数据手册PDF
参数完善中
梯度
含税售价
库存总量
(单位：0个)-
仓库库存数量
0
购买数量
个
起订量： 个
