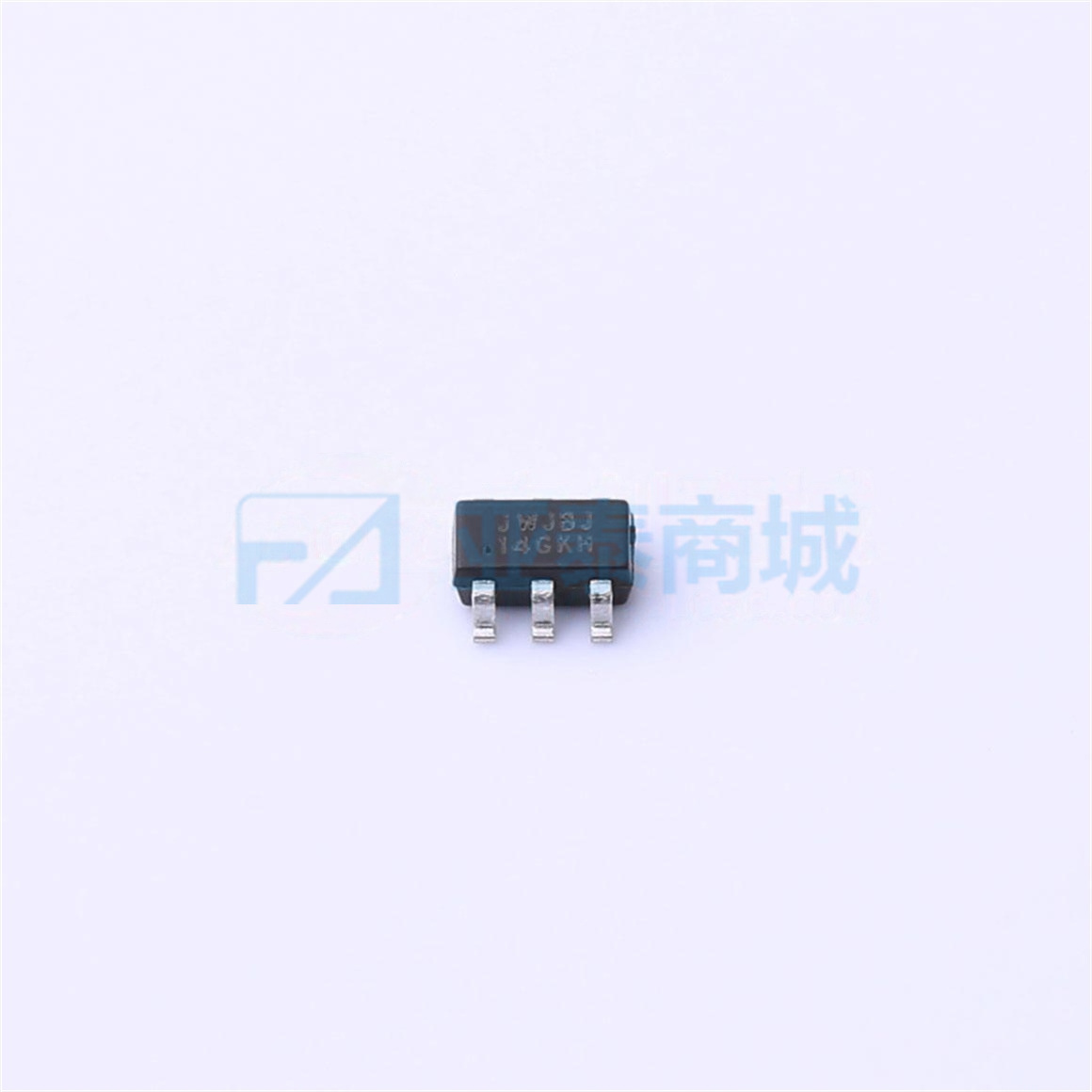

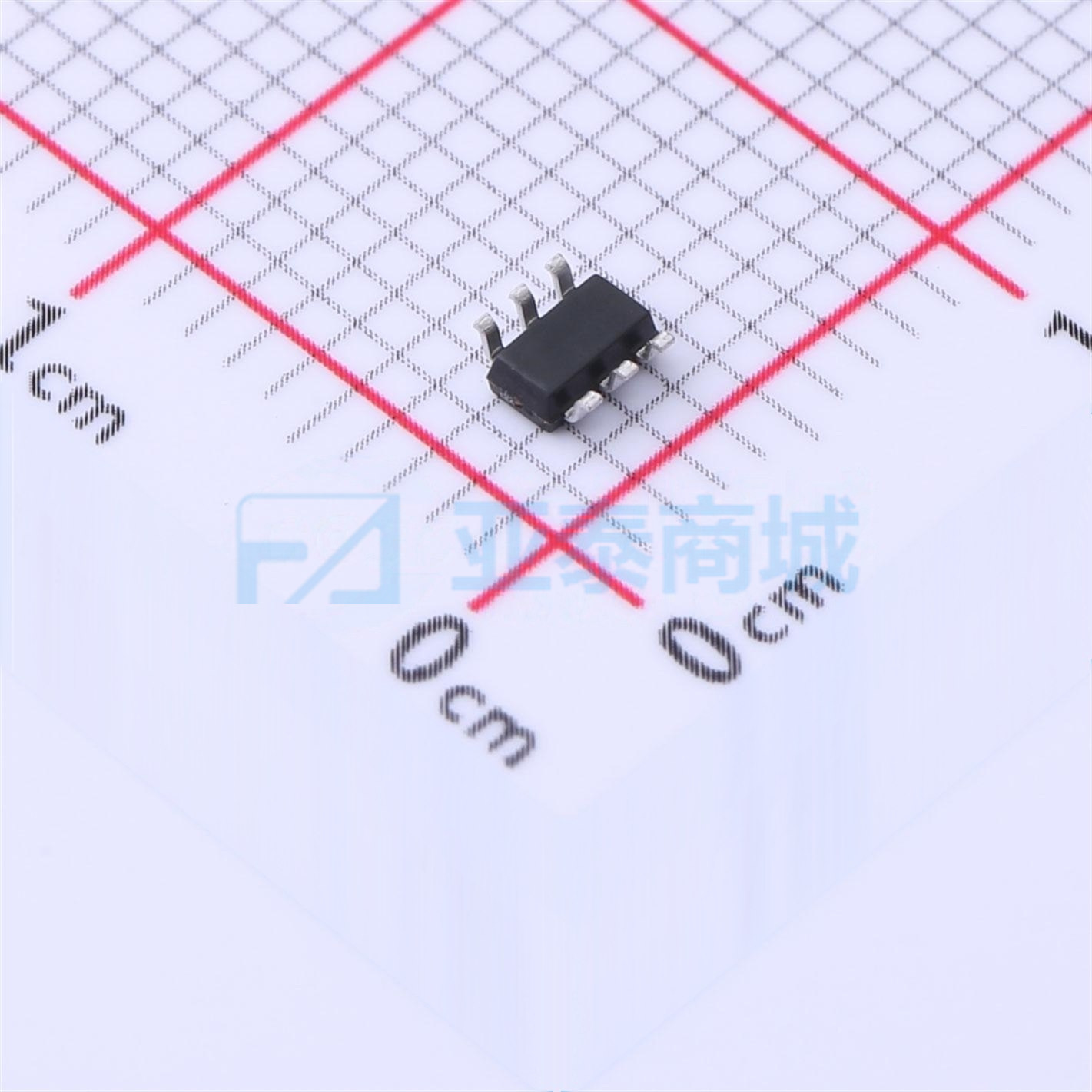

JW7726BLSOTB#TR
-
SOT-23-6
- 品牌名称Joulwatt
-
商品型号
JW7726BLSOTB#TR -
商品编号
JW7726BLSOTB#TR -
商品封装
SOT-23-6 -
分类
同步整流控制器
-
商品参数
|
|
属性 | 参数值 |
|---|---|---|
| 商品目录 | 同步整流控制器 | |
| 产品类型 | JW7726BL 是一款同步整流控制器，用于隔离拓扑结构的次级侧整流，例如有源钳位飞返和CCM/QR/DCM飞返。通过驱动外部MOSFET，JW7726BL能够显著提高效率，相比于传统的二极管整流器。当JW7726BL检测到MOSFET的Vds小于-300mV时，它会开启MOSFET。一旦Vds大于-10mV，JW7726BL会关闭MOSFET。JW7726BL支持多种工作模式，如DCM、CrC… | |
| 适用AC-DC架构 | 反激式 | |
| 是否内置MOS | 非内置 | |
| 工作电压 | 4V~8V | |
| MOS耐压 | 150V | |
| 开关频率 | 100kHz | |
| 模式支持 | CRM；CCM；QR；DCM | |
| 静态电流(Iq) | 70uA | |
| 拉电流(IOH) | 650mA | |
| 灌电流(IOL) | 4.7A | |
| 导通时间 | 1.1us | |
| 关断时间 | 350ns | |
| 关断延时 | 20ns | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 多模式兼容控制 | |
| 封装/外壳 | SOT-23-6 |
