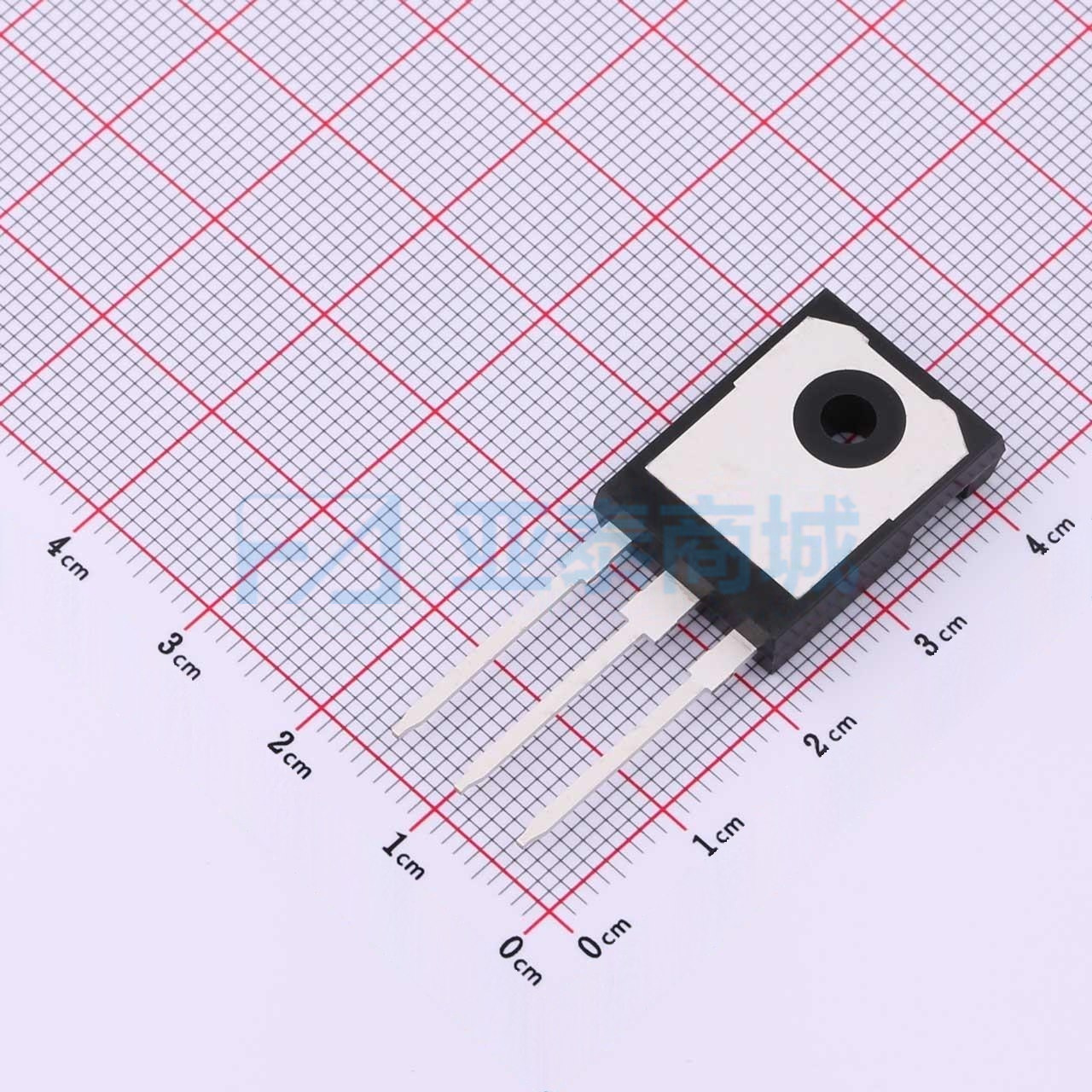

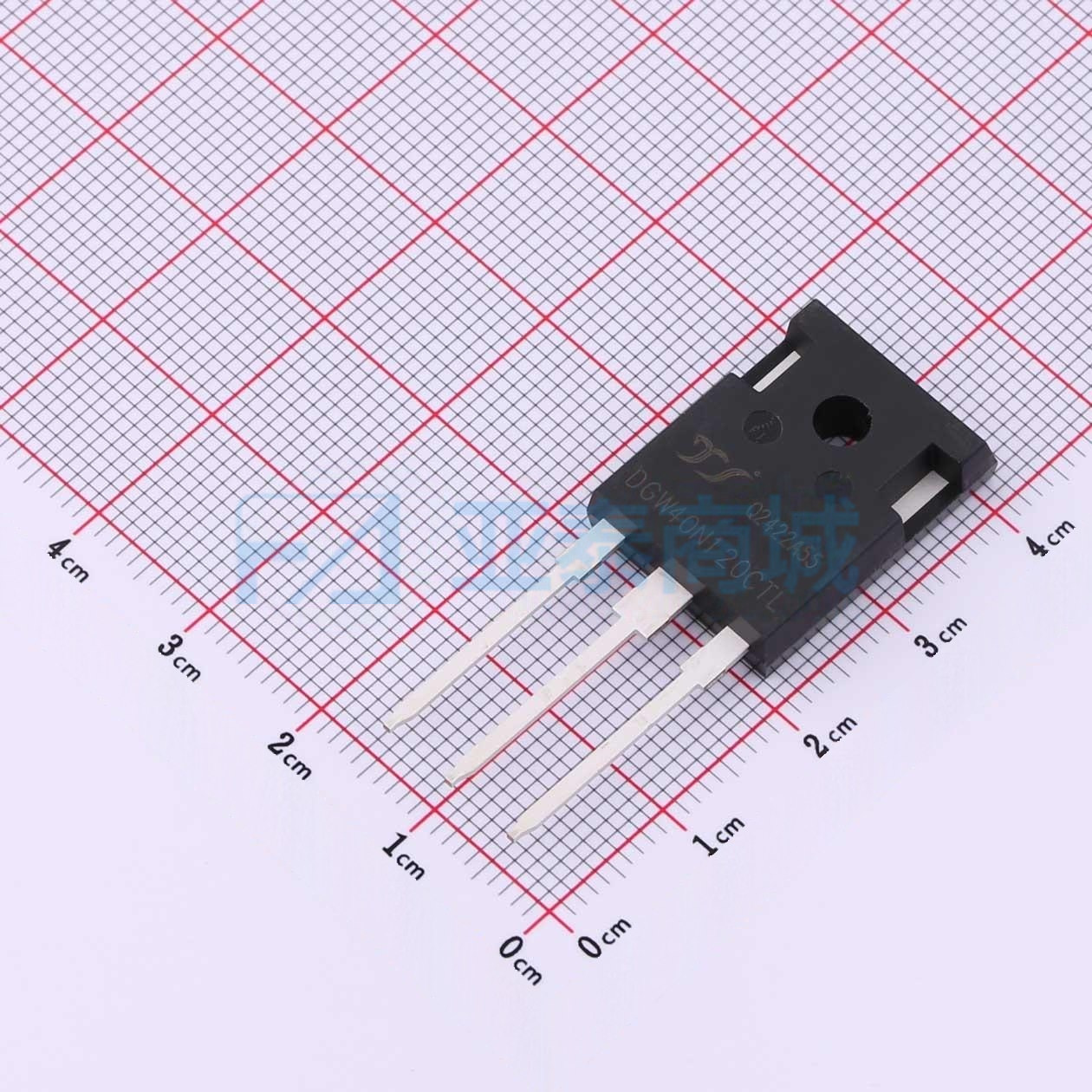

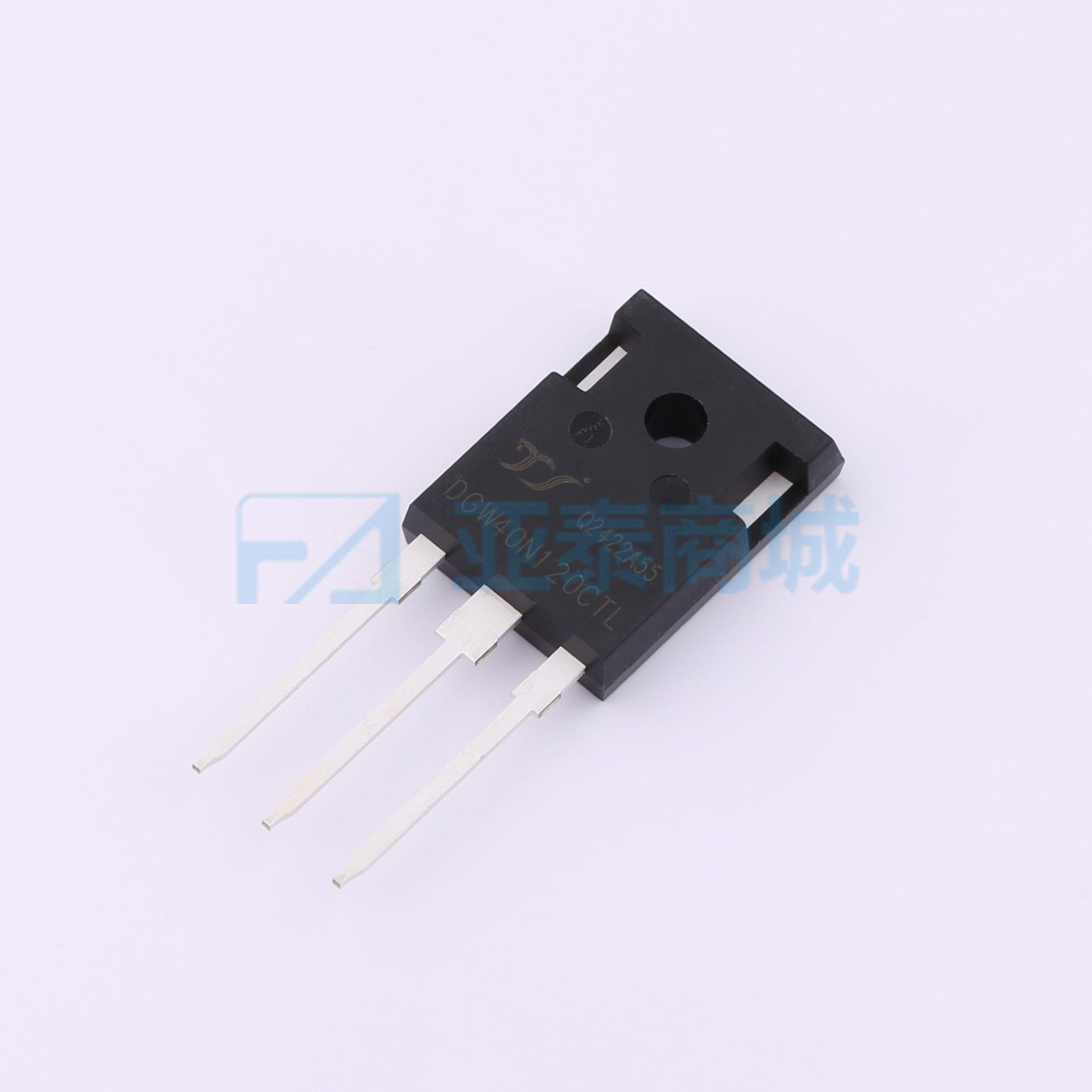

DGW40N120CTLQ
-
TO-247
- 品牌名称YANGJIE
-
商品型号
DGW40N120CTLQ -
商品编号
DGW40N120CTLQ -
商品封装
TO-247 -
分类
IGBT管/模块
-
商品参数
|
|
属性 | 参数值 |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 产品类型 | 特性：低集电极-发射极饱和电压。 最高结温 175℃。 通过 AEC-Q101 认证。 包含快速软恢复反并联 FWD。 高短路能力（10μs）。 符合 RoHS 标准。应用：汽车和工业通用逆变器。 交流和直流伺服驱动放大器 | |
| 耗散功率(Pd) | 428W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 80A | |
| 集电极脉冲电流(Icm) | 160A | |
| 集射极饱和电压(VCE(sat)) | 2.4V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 4.8V@1.4mA | |
| 栅极电荷量(Qg) | 330nC@15V | |
| 输入电容(Cies) | 2.5nF@25V | |
| 反向传输电容(Cres) | 90pF | |
| 开启延迟时间(Td(on)) | 45ns | |
| 关断延迟时间(Td(off)) | 180ns | |
| 导通损耗(Eon) | 3.8mJ | |
| 关断损耗(Eoff) | 1.7mJ | |
| 反向恢复时间(Trr) | 439ns | |
| 工作温度 | -40℃~+175℃ | |
| 封装/外壳 | TO-247 |
梯度
含税售价
1+￥26.93
10+￥25.71
30+￥24.97
90+￥24.34
库存总量
(单位：262个)-
仓库库存数量
262
购买数量
个
起订量：1 个
