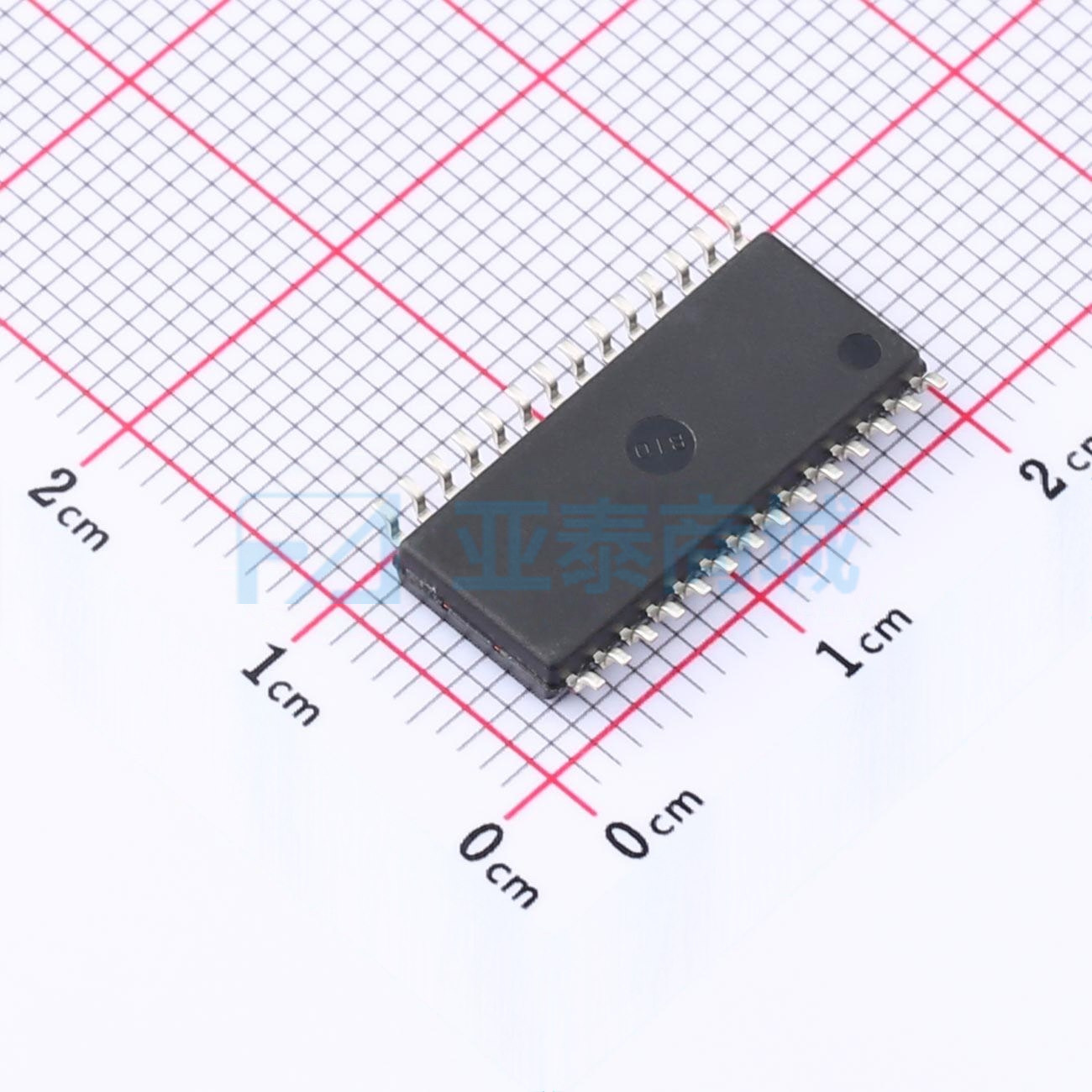

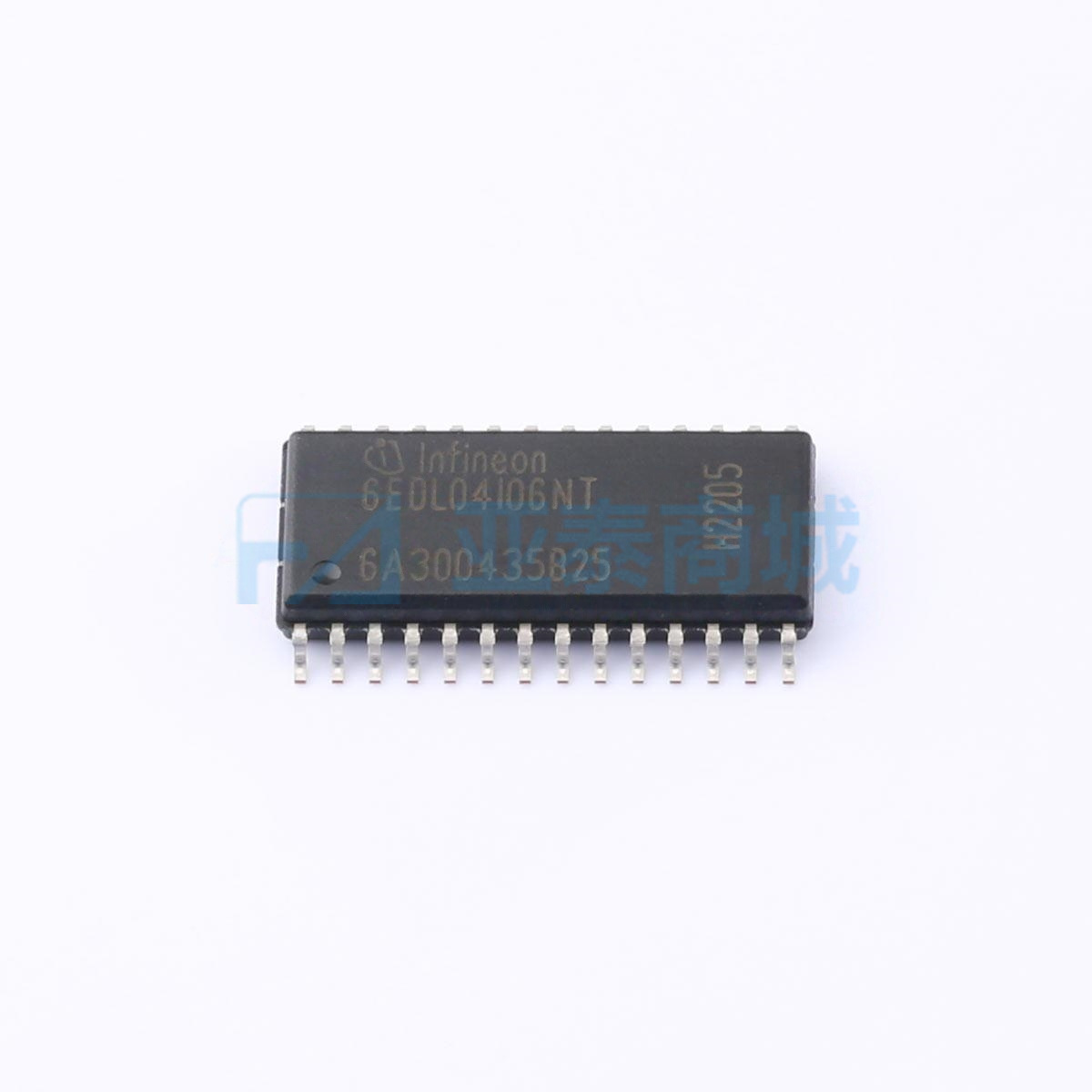

6EDL04I06NT
-
SO-28-300mil
- 品牌名称Infineon(英飞凌)
-
商品型号
6EDL04I06NT -
商品编号
6EDL04I06NT -
商品封装
SO-28-300mil -
分类
栅极驱动芯片
-
商品参数
|
|
属性 | 参数值 |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 产品类型 | 6ED系列第二代器件是一款全桥驱动器，用于控制三相系统中的MOS晶体管或IGBT等功率器件，最大阻断电压为+600 V。基于所采用的SOI技术，该器件在瞬态电压下具有出色的鲁棒性。器件中不存在寄生晶闸管结构 | |
| 驱动配置 | 三相 | |
| 负载类型 | IGBT | |
| 驱动通道数 | 6 | |
| 灌电流(IOL) | 375mA | |
| 拉电流(IOH) | 165mA | |
| 工作电压 | 13V~17.5V | |
| 上升时间(tr) | 60ns | |
| 下降时间(tf) | 26ns | |
| 传播延迟 tpLH | 530ns | |
| 传播延迟 tpHL | 490ns | |
| 特性 | 过流保护(OCP)；欠压保护(UVP) | |
| 工作温度 | -40℃~+105℃ | |
| 输入高电平(VIH) | 1.7V~2.4V | |
| 输入低电平(VIL) | 700mV~1.1V | |
| 静态电流(Iq) | 1.1mA | |
| 功能特性 | 使能关断；内置自举二极管；交错导通保护；死区时间控制 | |
| 封装/外壳 | SO-28-300mil |
