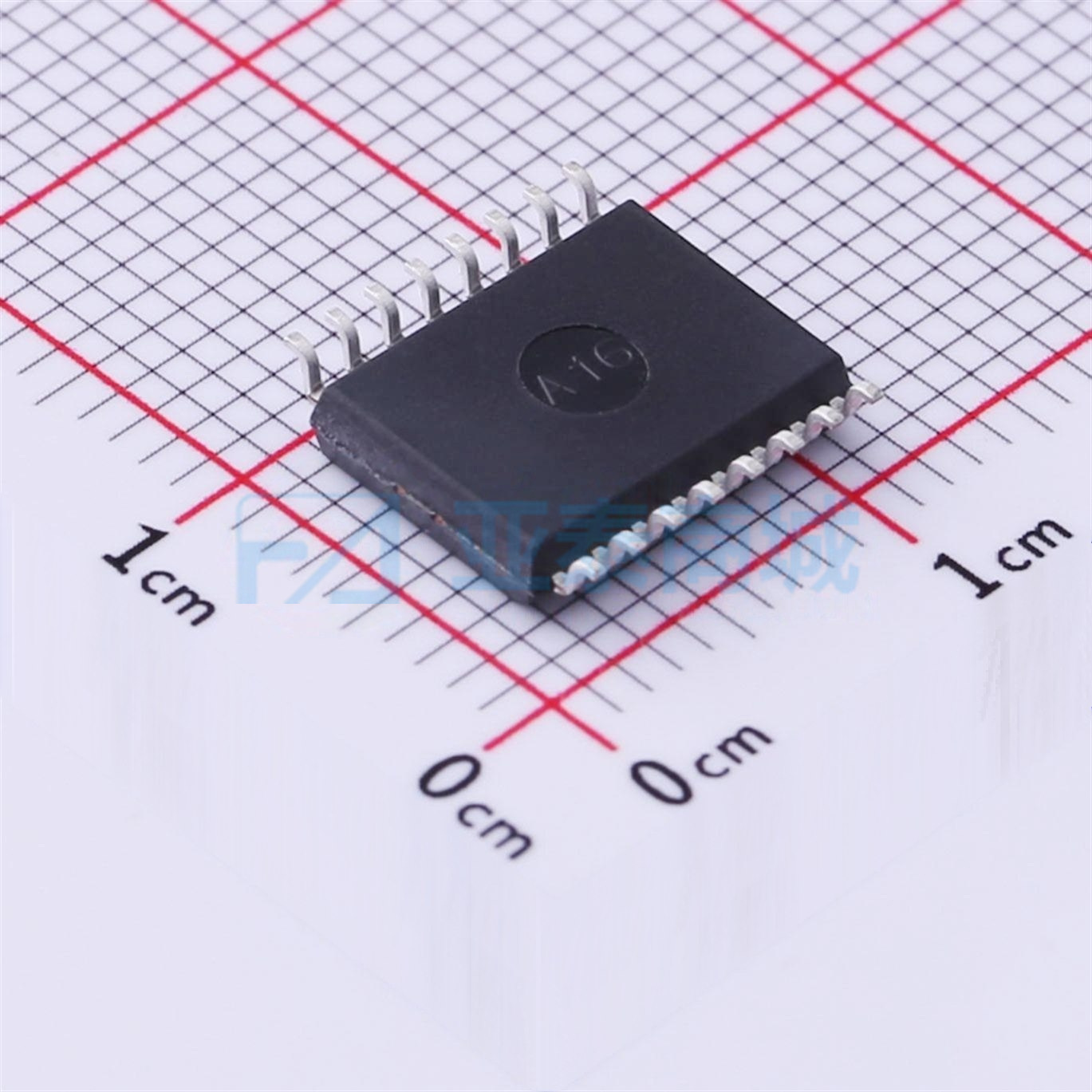

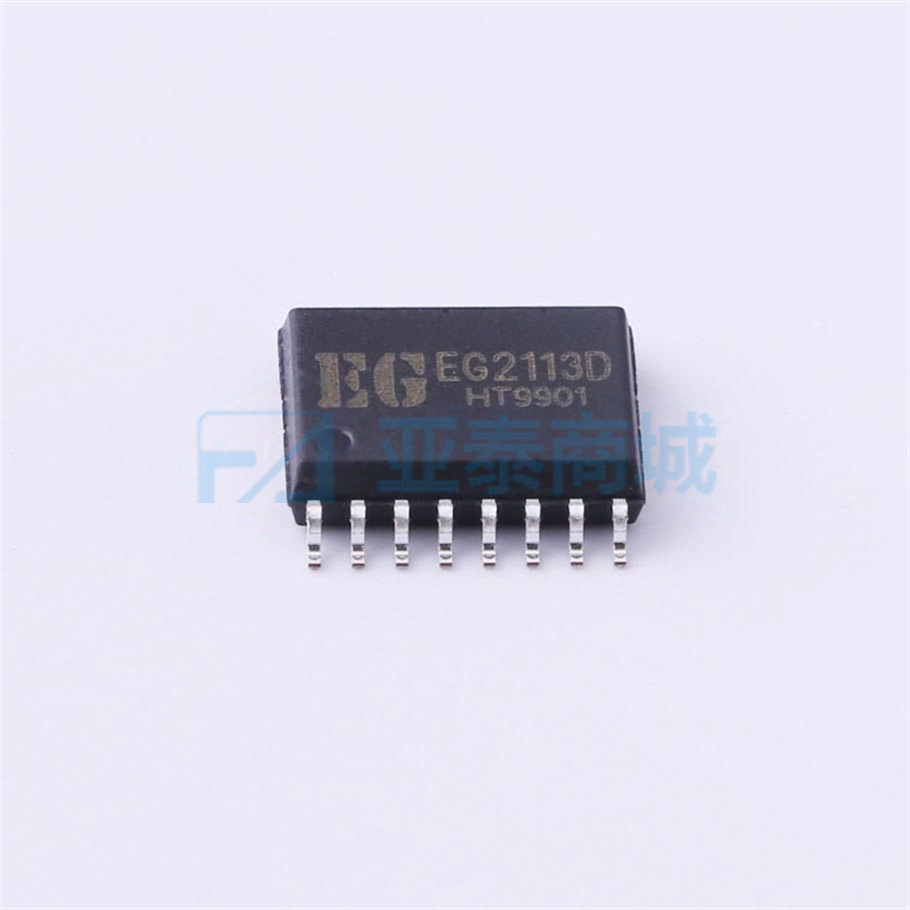

EG2113D
-
SOP-16-W
- 品牌名称EG(屹晶微)
-
商品型号
EG2113D -
商品编号
EG2113D -
商品封装
SOP-16-W -
分类
栅极驱动芯片
-
商品参数
|
|
属性 | 参数值 |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 产品类型 | EG2113D是一款高性价比的大功率MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、闭锁电路、电平位移电路、脉冲滤波电路、自举二极管及输出驱动电路，专用于无刷电机控制器中的驱动电路。EG2113D高端的工作电压可达600V，低端Vcc的电源电压范围宽10V~20V，静态功耗小于50uA。该芯片具有闭锁功能防止输出功率管同时导通，输入通道HIN和LIN内建了一… | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 2A | |
| 拉电流(IOH) | 2A | |
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 20ns | |
| 下降时间(tf) | 15ns | |
| 传播延迟 tpLH | 350ns | |
| 传播延迟 tpHL | 200ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -45℃~+105℃ | |
| 输入高电平(VIH) | 2.5V | |
| 输入低电平(VIL) | 1V | |
| 静态电流(Iq) | 50uA | |
| 功能特性 | 使能关断；内置自举二极管；交错导通保护；死区时间控制 | |
| 封装/外壳 | SOP-16-W |
梯度
含税售价
库存总量
(单位：0个)-
仓库库存数量
0
购买数量
个
起订量： 个
