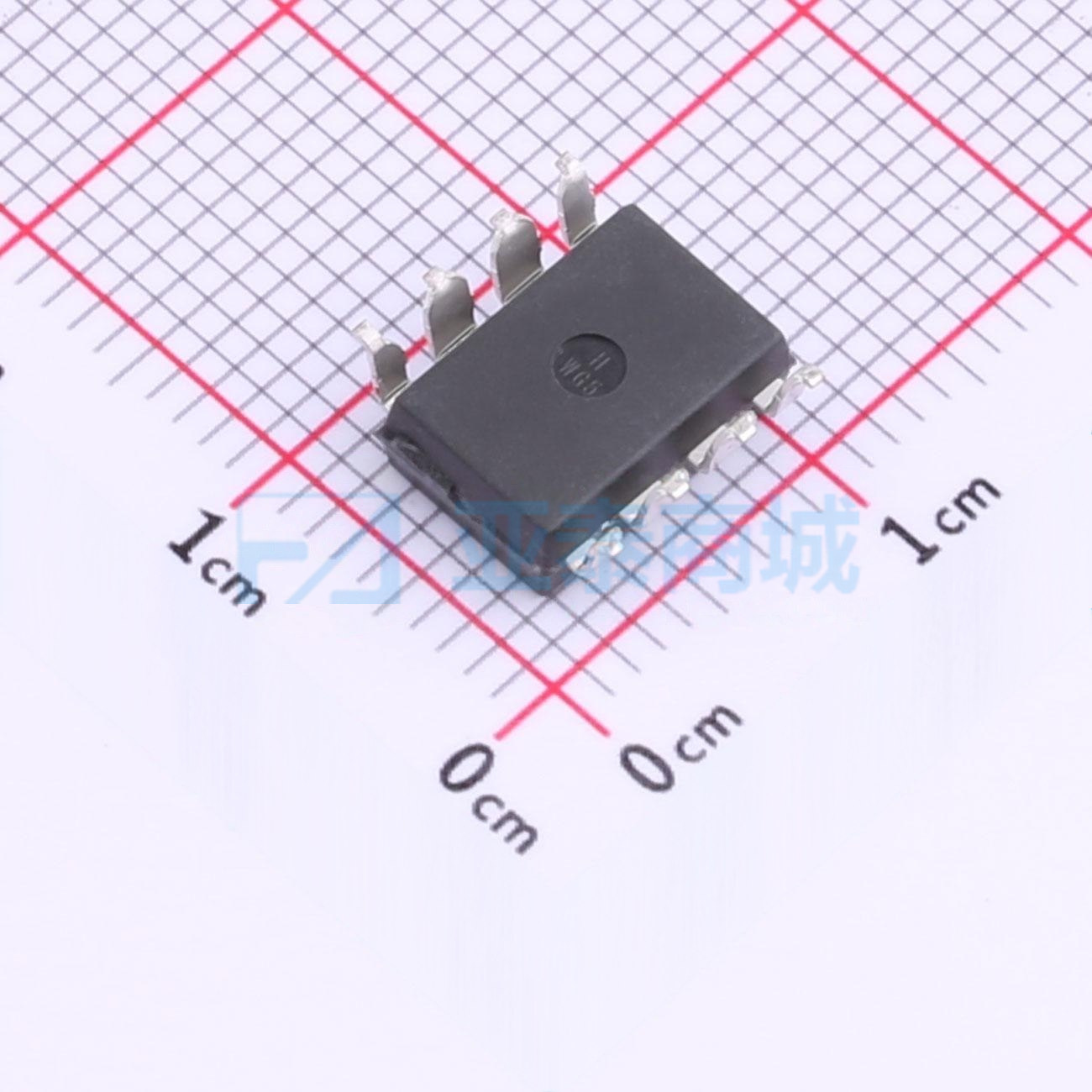

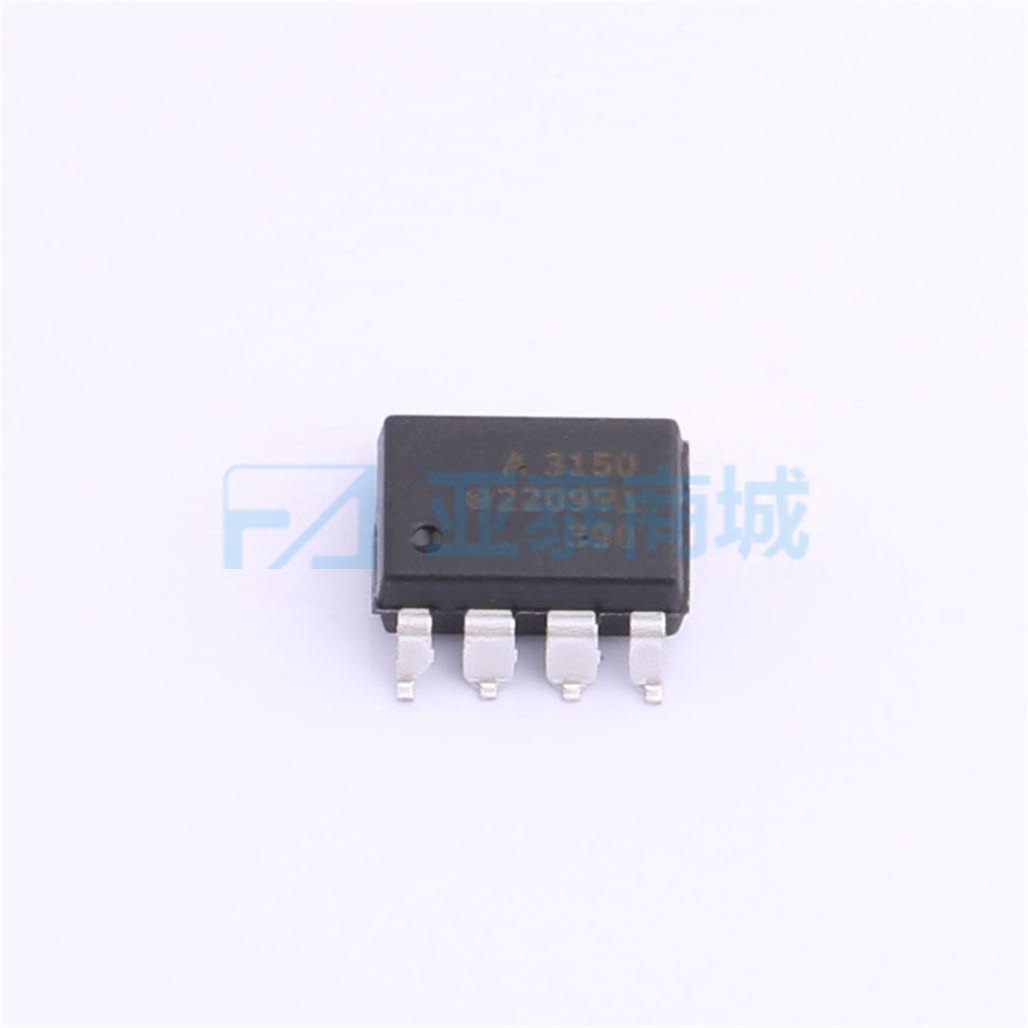

HCPL-3150-300E
-
DIP-8
- 品牌名称Broadcom
-
商品型号
HCPL-3150-300E -
商品编号
HCPL-3150-300E -
商品封装
DIP-8 -
分类
栅极驱动光耦
-
商品参数
|
|
属性 | 参数值 |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 产品类型 | 该Broadcom HCPL-315X由一个LED与带有功率输出级的集成电路光耦合而成。此光耦合器非常适合驱动用于电机控制逆变器应用的功率IGBT和MOSFET。输出级的高工作电压范围可提供栅极控制设备所需的驱动电压。该光耦合器提供的电压和电流使其非常适合直接驱动额定值高达1200V/50A的IGBT。对于额定值更高的IGBT，HCPL-3150/315J可用于驱动一个分立功率级，该功率级驱动I… | |
| 负载类型 | MOSFET；IGBT | |
| 通道数 | 1 | |
| CMTI(kV/us) | 15kV/us | |
| 驱动侧工作电压 | 15V~30V | |
| 峰值输出电流 | 600mA | |
| 传播延迟 tpHL | 500ns | |
| 传播延迟 tpLH | 500ns | |
| 隔离电压(Vrms) | 3.75kV | |
| 耗散功率(Pd) | 295mW | |
| 工作温度 | -40℃~+100℃ | |
| 正向压降(Vf) | 1.8V | |
| 直流反向耐压(Vr) | 5V | |
| 下降时间(tf) | 100ns | |
| 上升时间(tr) | 100ns | |
| 功能特性 | 带滞后的欠压锁定 | |
| 封装/外壳 | DIP-8 |
