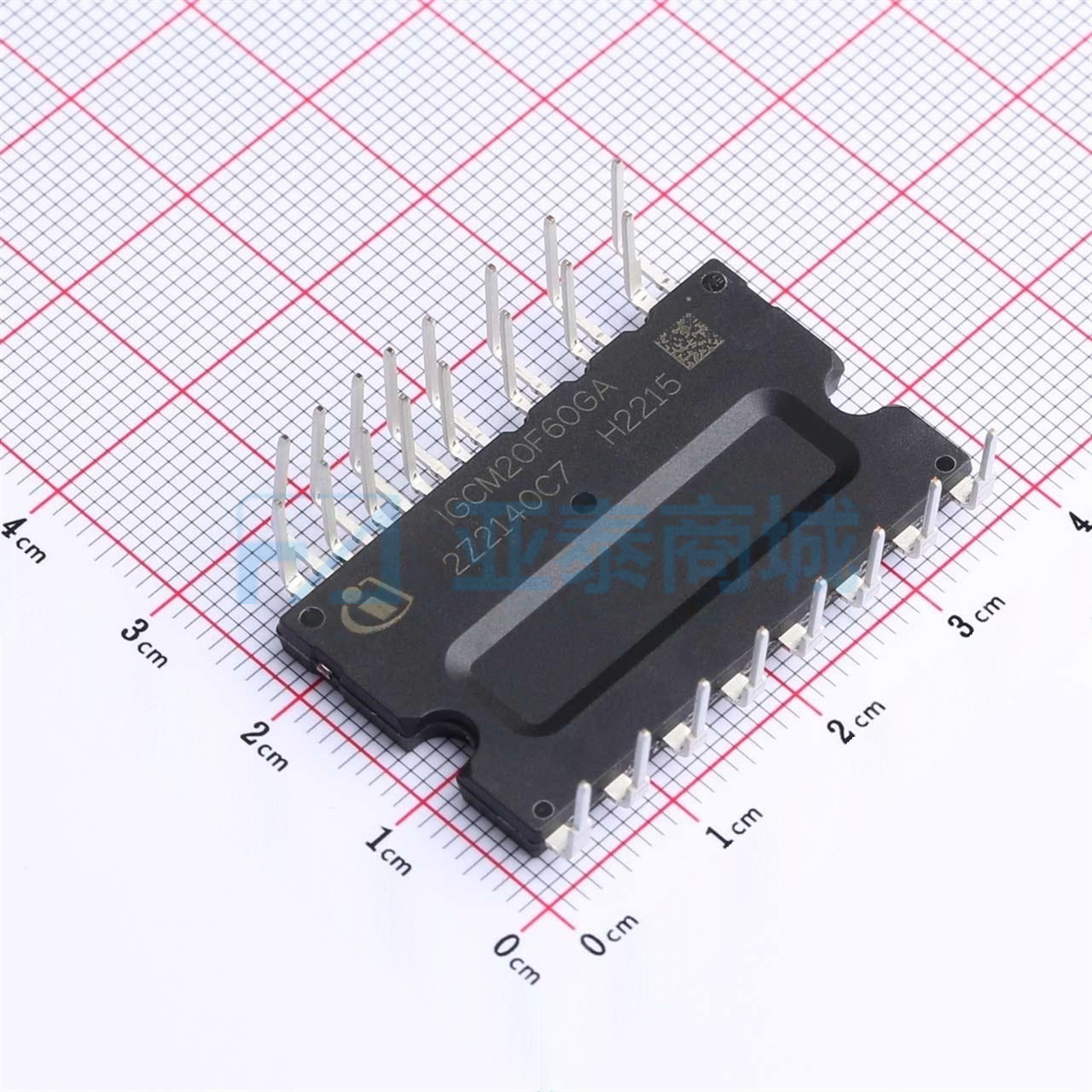

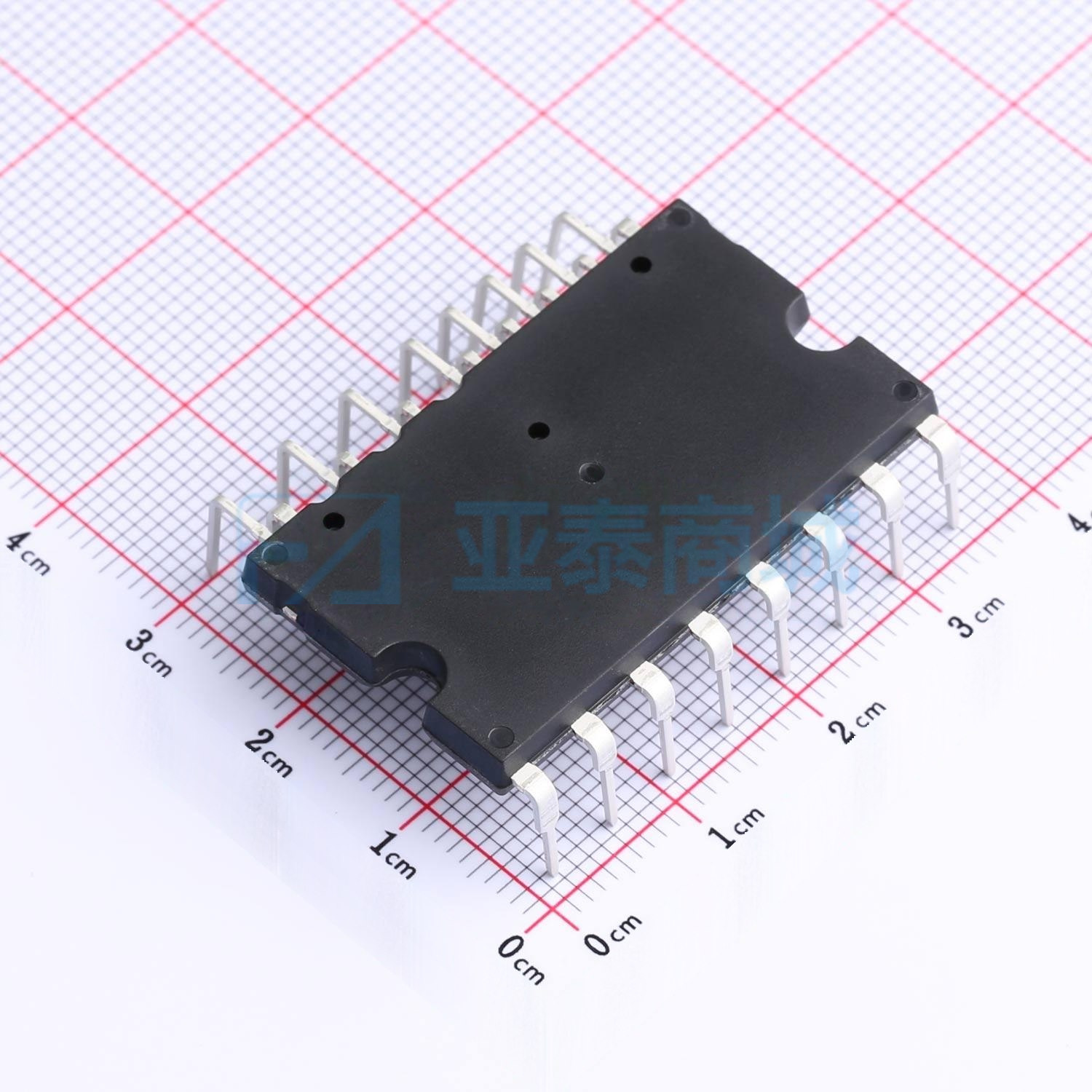

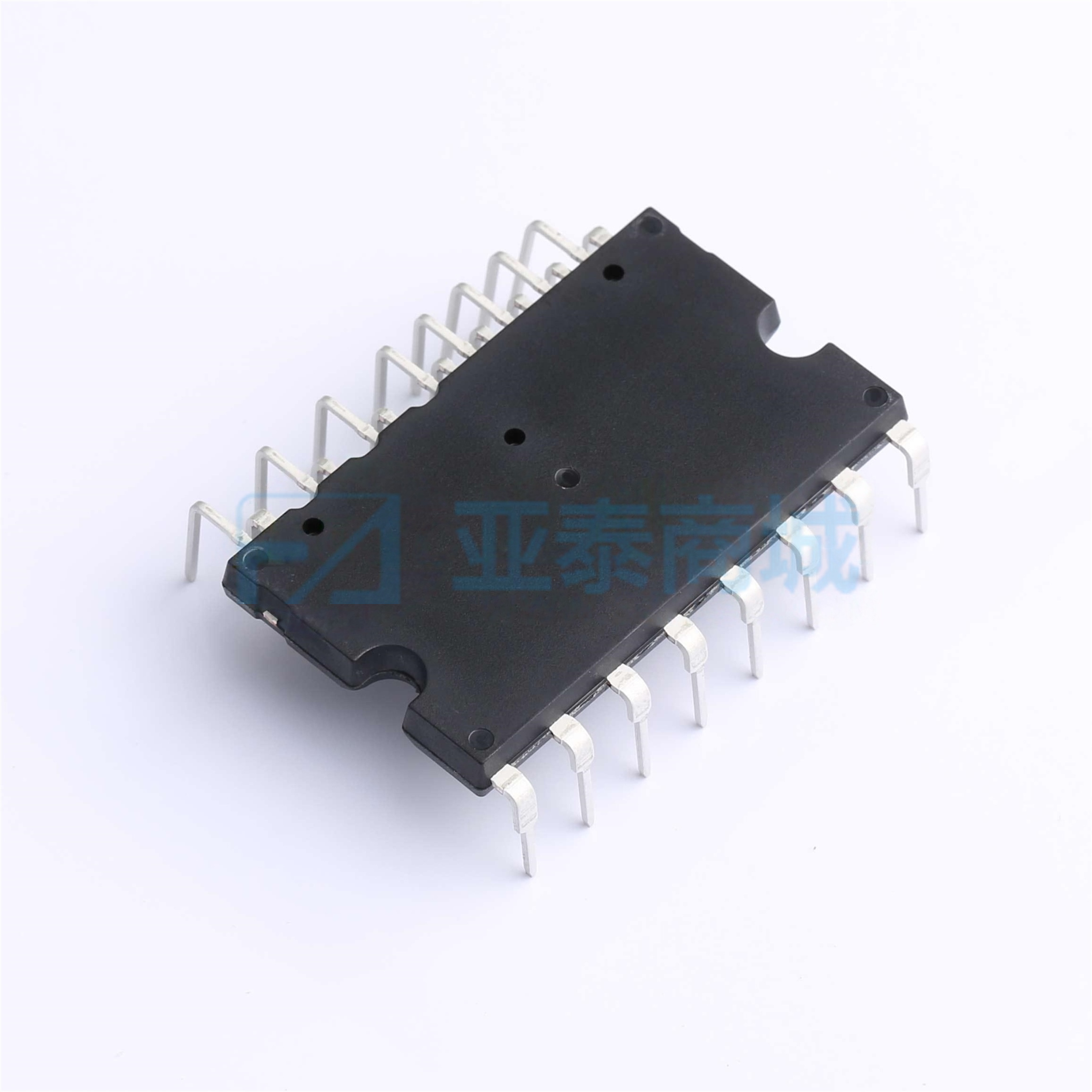

IGCM20F60GA
-
MDIP-24
- 品牌名称CIPOS
-
商品型号
IGCM20F60GA -
商品编号
IGCM20F60GA -
商品封装
MDIP-24 -
分类
无刷直流(BLDC)电机驱动芯片
-
商品参数
|
|
属性 | 参数值 |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 产品类型 | 该模块系列提供了集成各种功率和控制组件的机会，以提高可靠性、优化 PCB 尺寸和系统成本。它旨在控制变速驱动器中的三相交流电机和永磁电机，适用于空调、冰箱和洗衣机等应用。封装概念特别适用于需要良好热传导和电气隔离的功率应用，同时具备 EMI 安全控制和过载保护功能。反向导通 IGBT 与优化的 SOI 栅极驱动器相结合，以实现出色的电气性能。 | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 20A | |
| 工作电压 | 14V~18.5V | |
| 高侧偏置电压(Vbs) | 13.5V~18.5V | |
| 开关频率 | 20kHz | |
| 耗散功率(Pd) | 32.6W | |
| 静态电流(Iq) | 370uA；300uA | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 过流保护；欠压锁定带迟滞；短路保护 | |
| 封装/外壳 | MDIP-24 |
