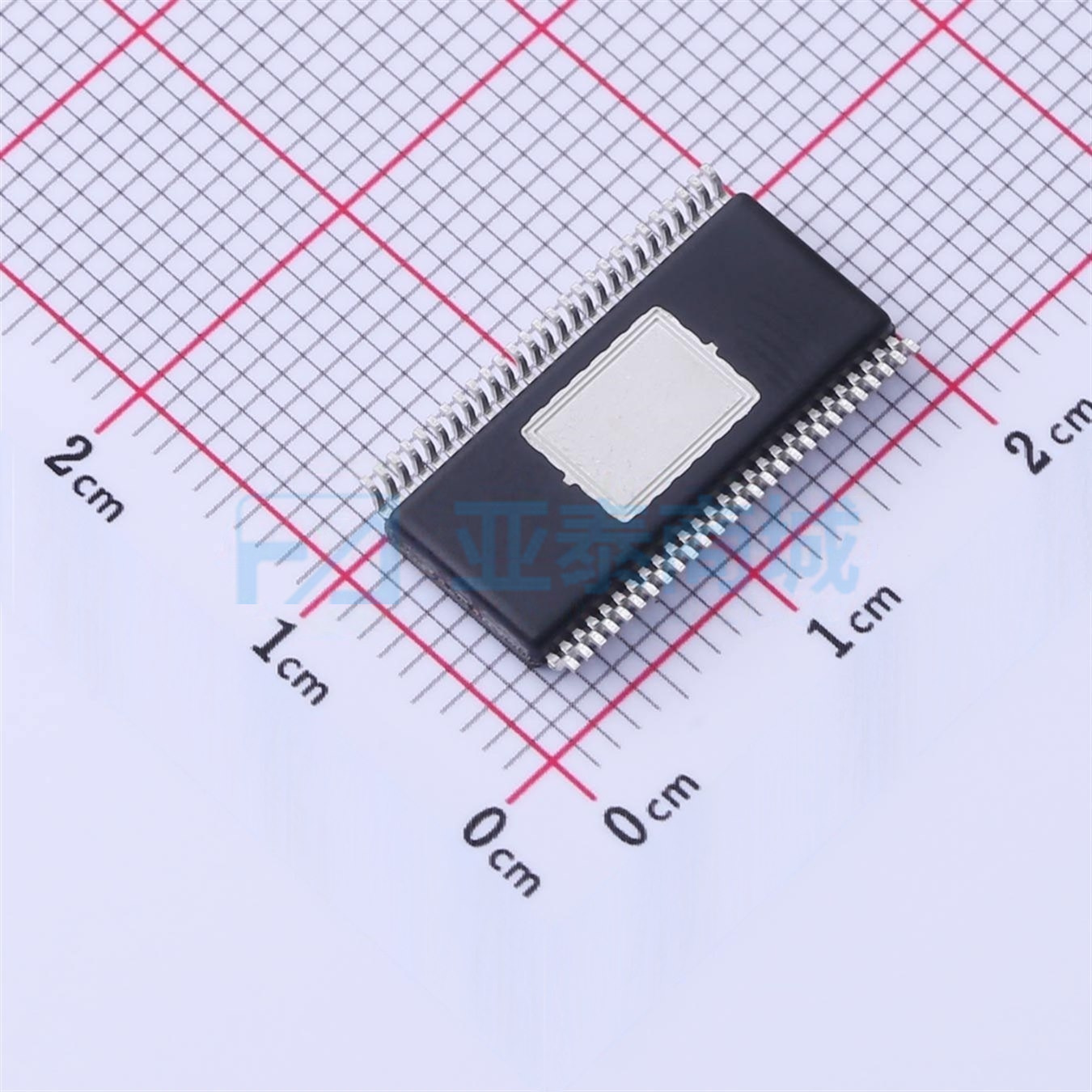

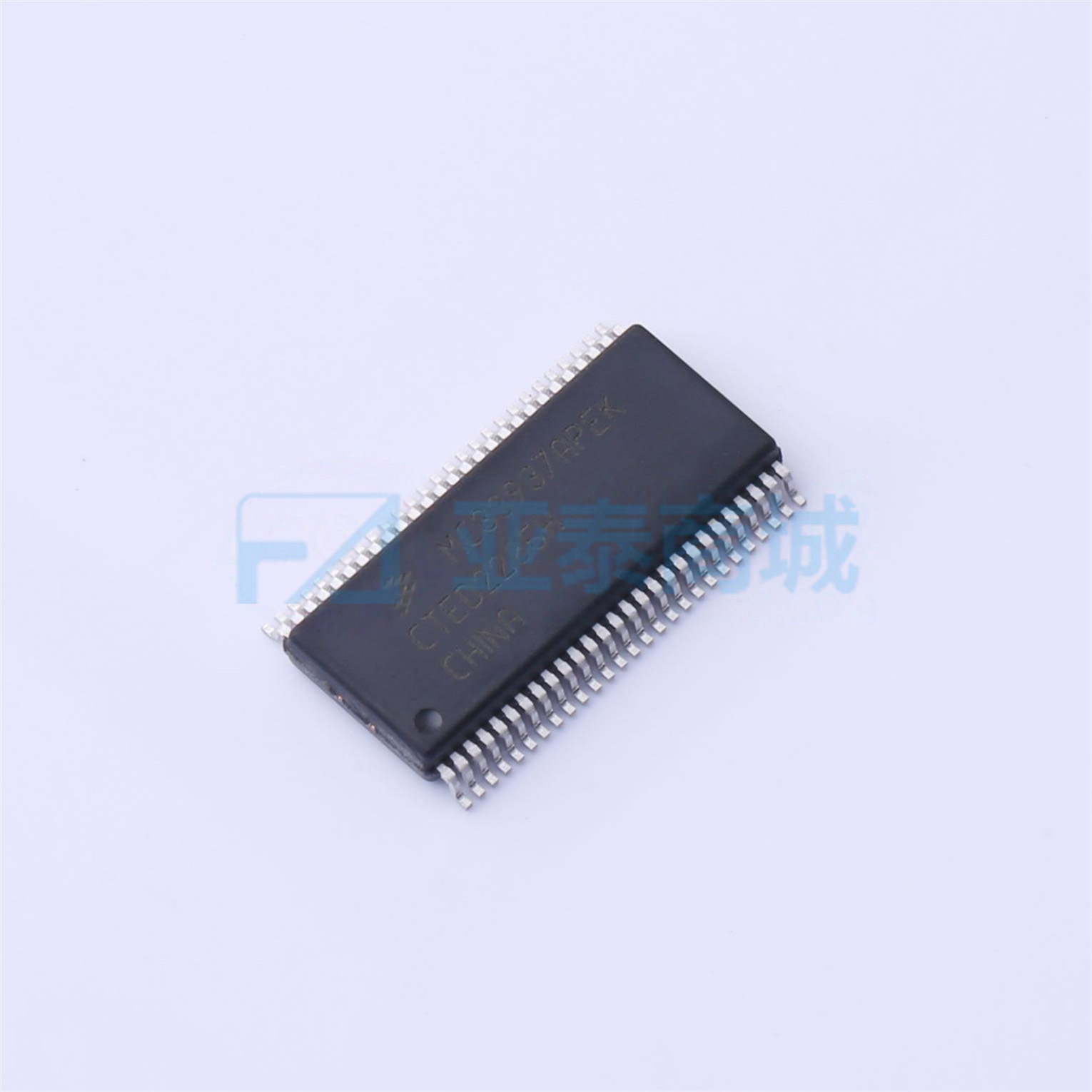

MC33937APEK
-
SOIC-54-EP-300mil
- 品牌名称NXP
-
商品型号
MC33937APEK -
商品编号
MC33937APEK -
商品封装
SOIC-54-EP-300mil -
分类
无刷直流(BLDC)电机驱动芯片
-
商品参数
|
|
属性 | 参数值 |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 产品类型 | 是一款用于三相电机控制和类似应用的场效应晶体管 (FET) 预驱动器。满足汽车应用的严格要求，完全符合 AEC-Q100 1 级标准。该集成电路包含三个高端 FET 预驱动器和三个低端 FET 预驱动器。三个外部自举电容为高端 FET 提供栅极电荷。该集成电路通过六个直接输入控制信号、一个用于设备设置的 SPI 端口以及异步复位、使能和中断信号与 MCU 连接。可接受 5.0V 和 3.0V 逻… | |
| 驱动配置 | 三相 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 6 | |
| 灌电流(IOL) | 1A | |
| 拉电流(IOH) | 1A | |
| 工作电压 | 8V~40V | |
| 上升时间(tr) | 20ns | |
| 下降时间(tf) | 20ns | |
| 传播延迟 tpLH | 265ns | |
| 传播延迟 tpHL | 265ns | |
| 特性 | 过流保护(OCP)；欠压保护(UVP)；短路保护(SCP) | |
| 工作温度 | -40℃~+150℃ | |
| 输入高电平(VIH) | 2.1V | |
| 输入低电平(VIL) | 900mV | |
| 功能特性 | 使能关断；交错导通保护；死区时间控制；充电泵升压 | |
| 封装/外壳 | SOIC-54-EP-300mil |
