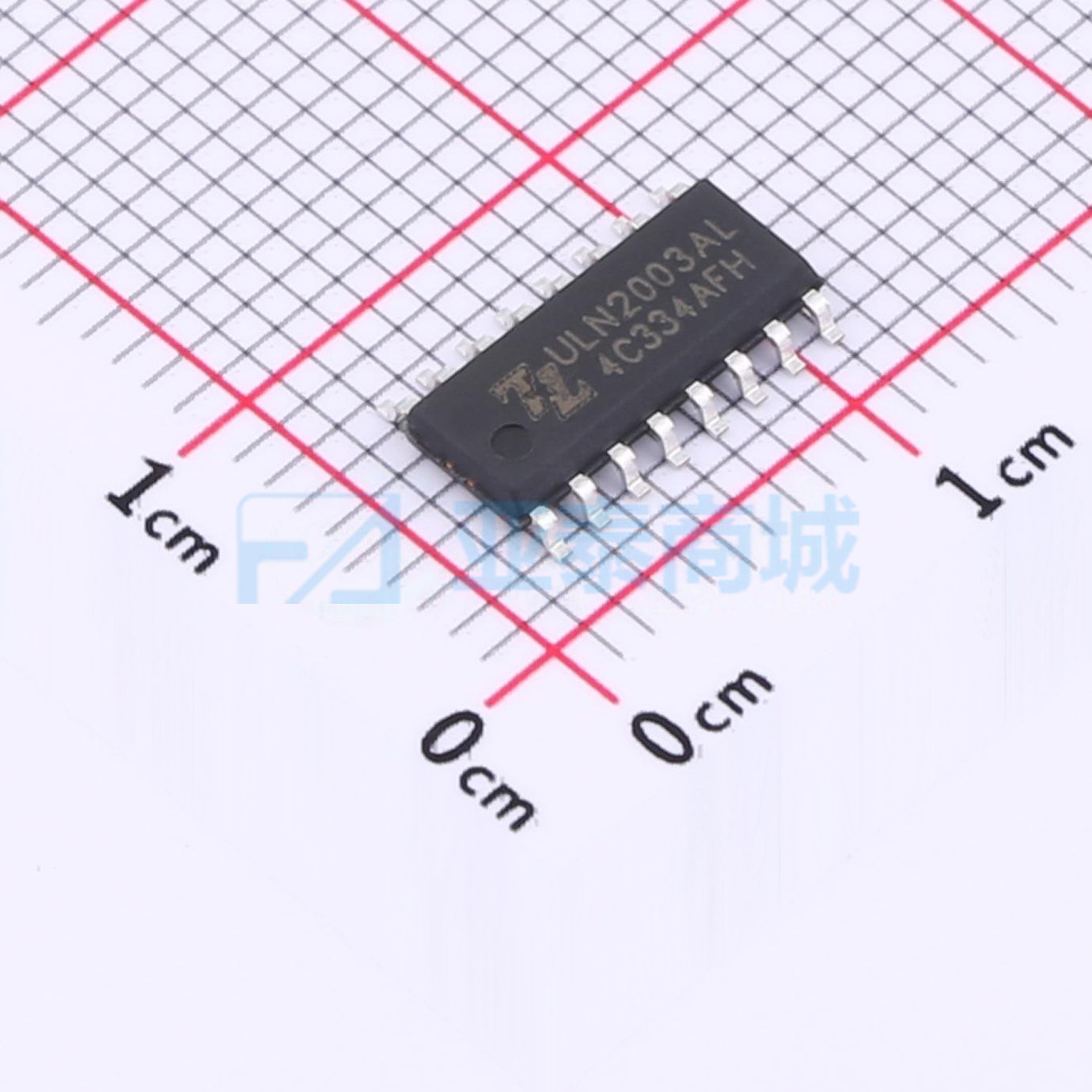

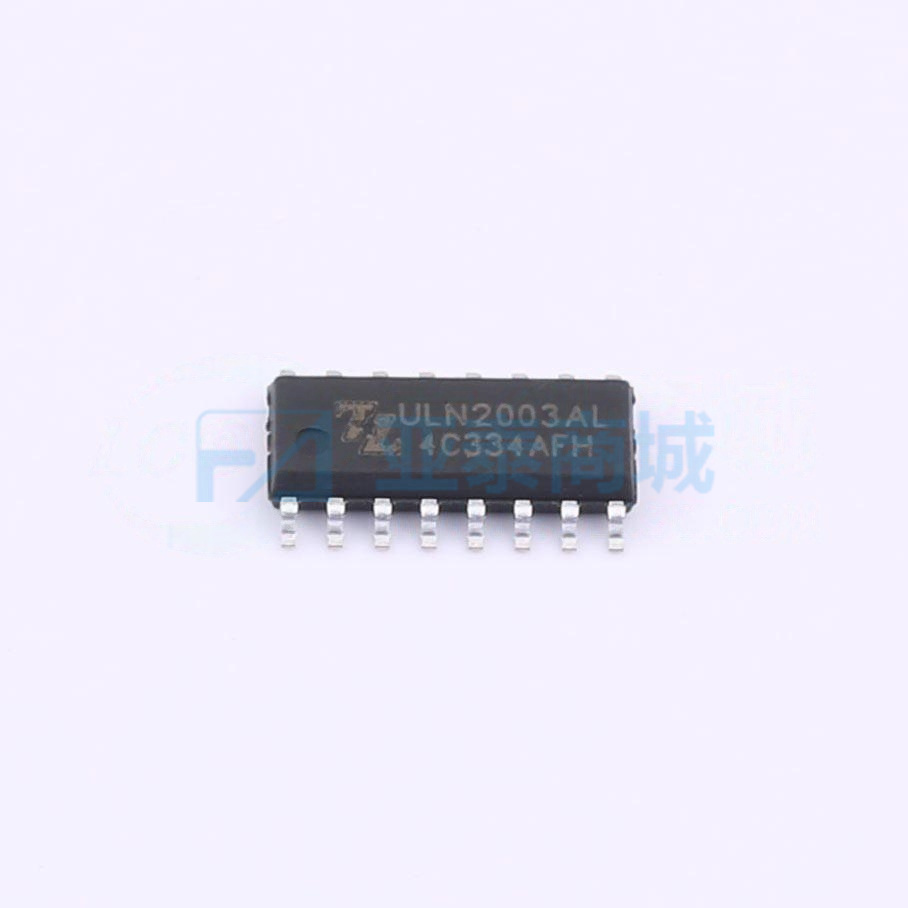

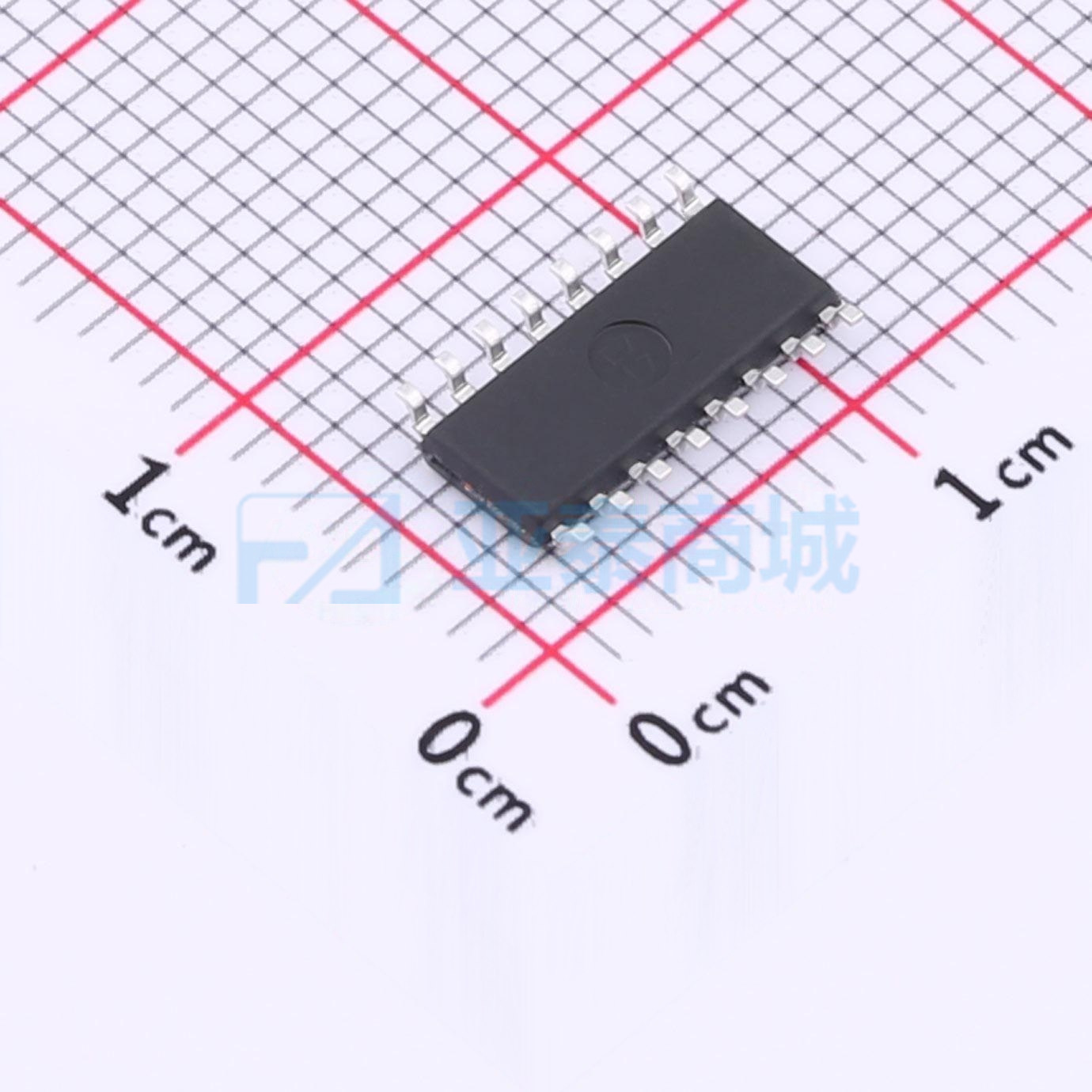

ULN2003AL
-
SOP-16
- 品牌名称Mixic
-
商品型号
ULN2003AL -
商品编号
ULN2003AL -
商品封装
SOP-16 -
分类
达林顿晶体管阵列
-
商品参数
|
|
属性 | 参数值 |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 产品类型 | ULN2003AL 是单片集成高耐压、大电流达林顿管阵列，电路内部包含七路独立的达林顿管驱动电路。电路内部设计有续流二极管，可用于驱动继电器、步进电机等电感性负载。单路达林顿管集电极可输出 500mA 电流。将达林顿管并联可实现更高的输出电流能力。该电路可广泛应用于继电器驱动、照明驱动、显示屏驱动(LED)、步进电机驱动和逻辑缓冲器。ULN2003AL 的每一路达林顿管串联一个 2.7K 的基极… | |
| 通道数 | 七路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 24V | |
| 工作温度 | -40℃~+85℃ | |
| 集电极漏电流(Icex) | 50uA | |
| 集射极饱和电压(VCE(sat)) | 900mV@250uA,100mA | |
| 输入电流(on) | 0.4mA | |
| 输入电流(off) | 65uA | |
| 正向压降(Vf) | 1.7V | |
| 反向电流(Ir) | 100uA | |
| 输入电容(Ci) | 15pF | |
| 类型 | BJT | |
| 封装/外壳 | SOP-16 |
梯度
含税售价
5+￥0.56
50+￥0.444
150+￥0.3859
500+￥0.3424
3000+￥0.301
6000+￥0.2836
库存总量
(单位：20295个)-
仓库库存数量
20295
购买数量
个
起订量：5 个
