THS2630DR

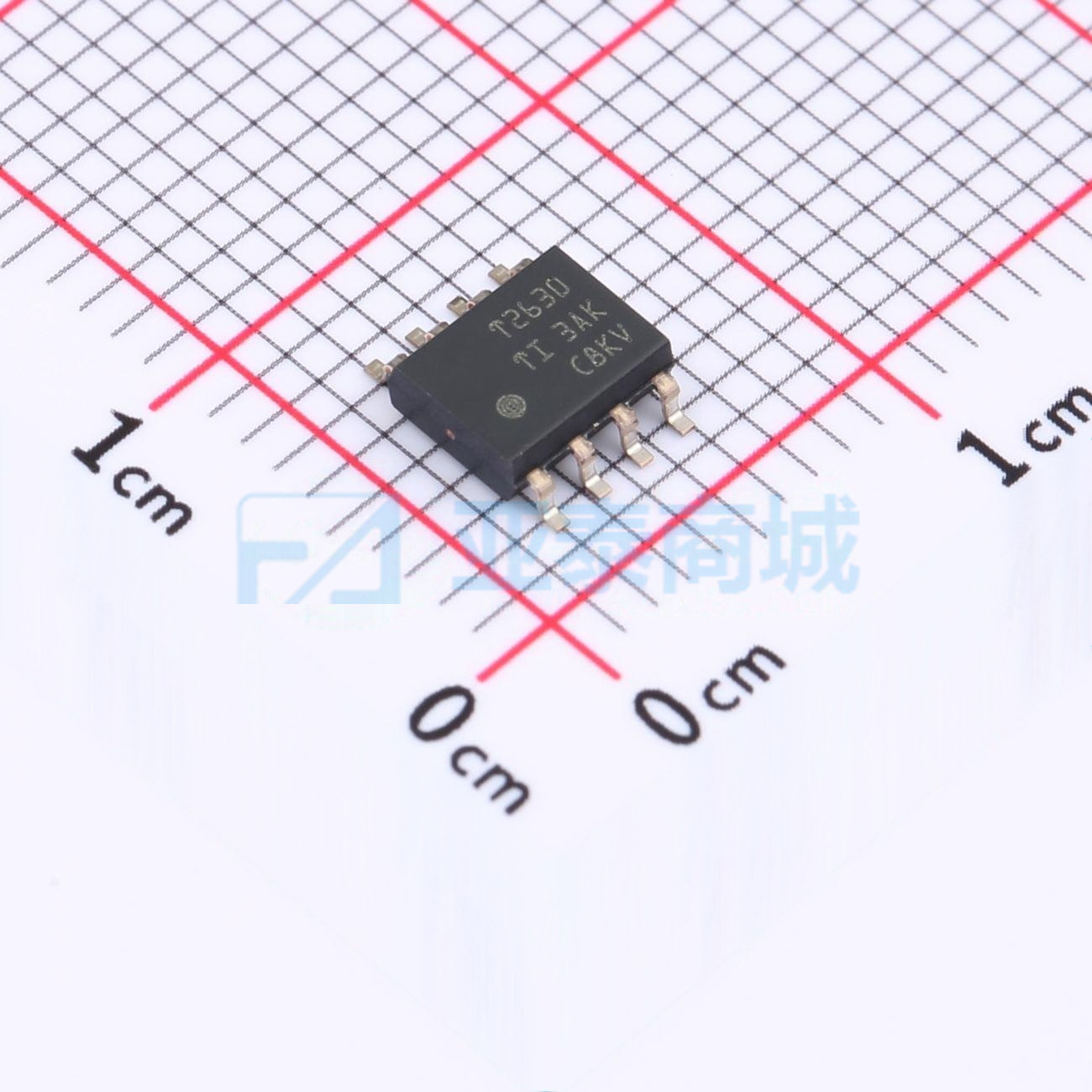

商品缩略图

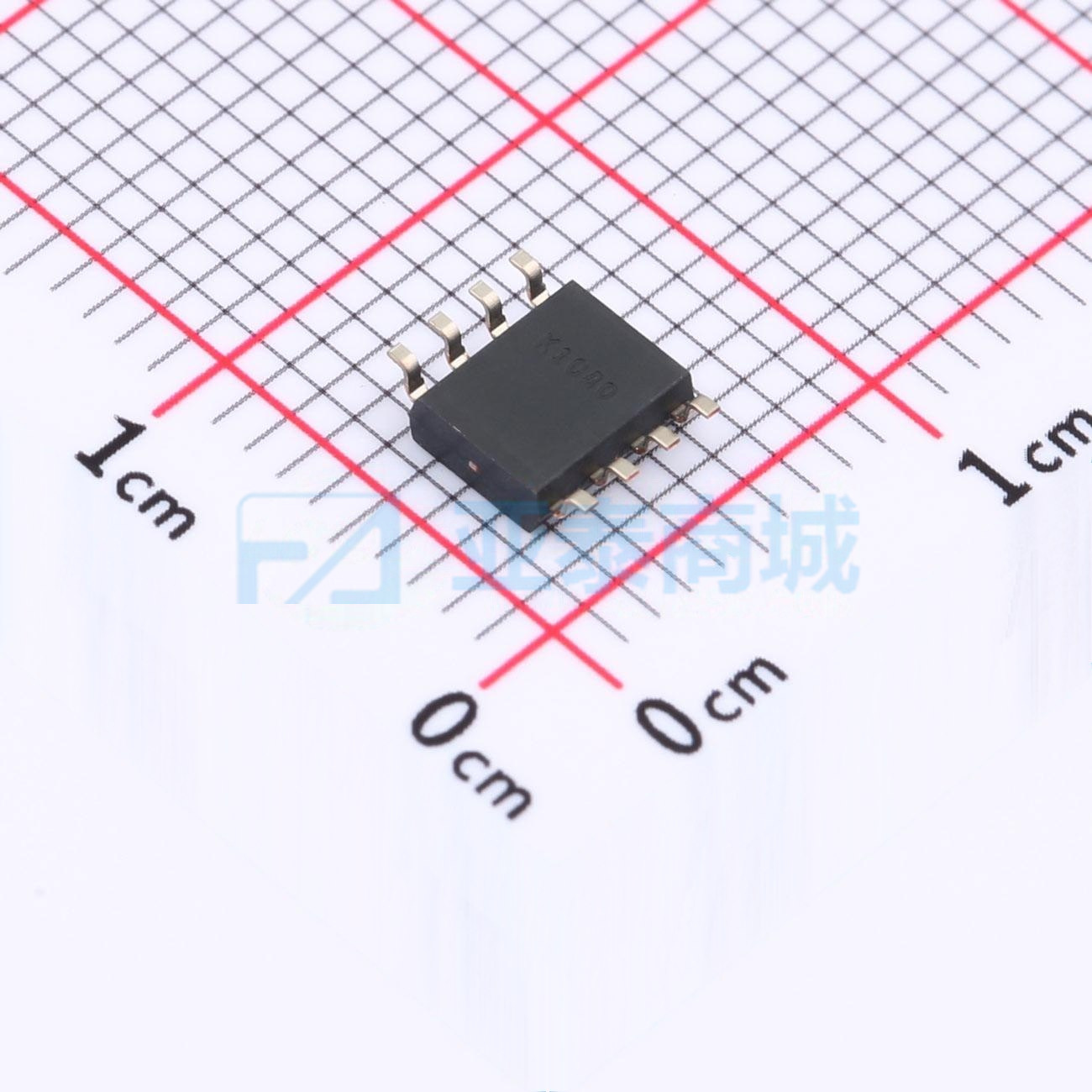

商品缩略图

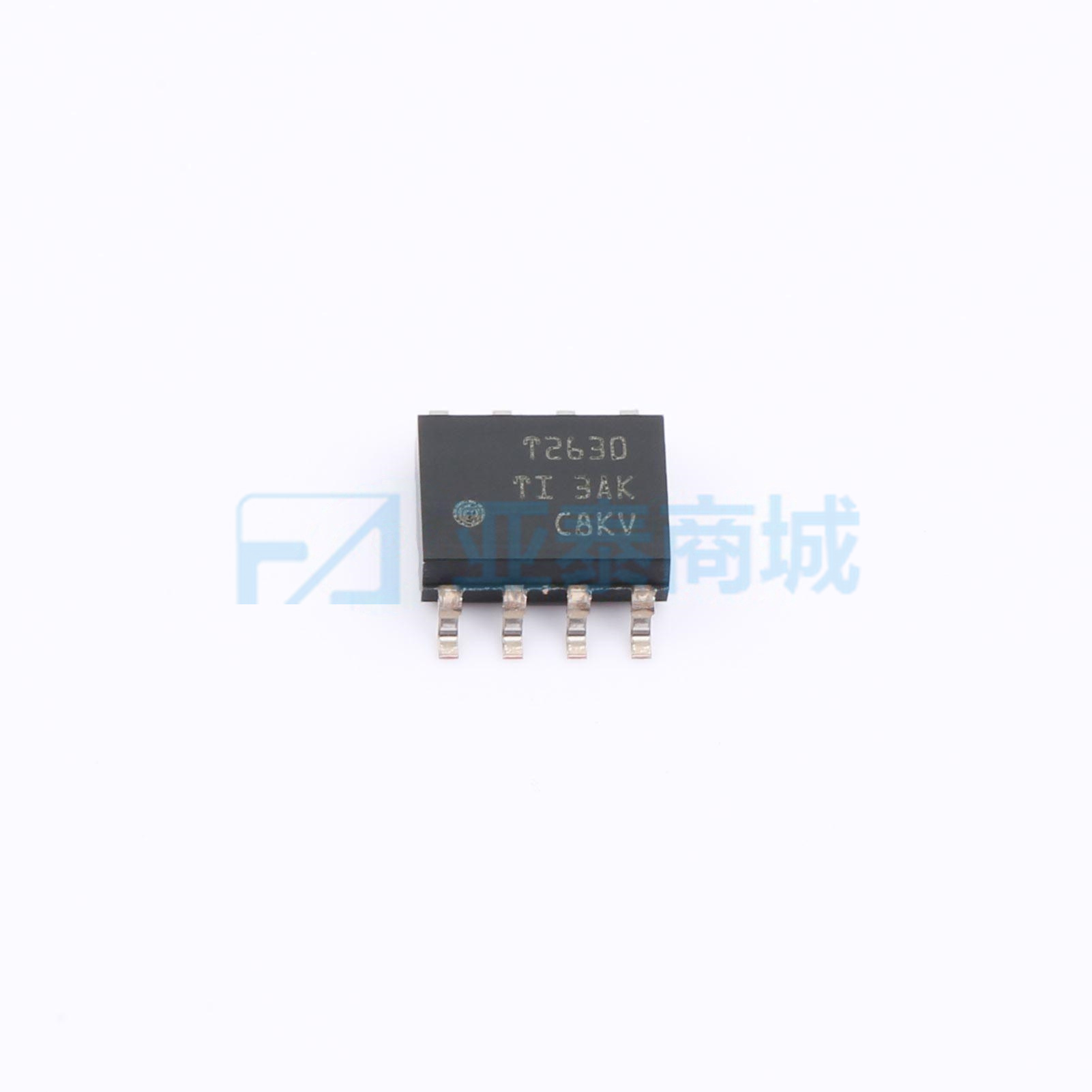

商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

THS2630DR

  • SOIC-8

  • 品牌名称TI
  • 商品型号

    THS2630DR
  • 商品编号

    THS2630DR
  • 商品封装

    SOIC-8
  • 分类

    差分运放

  • 商品参数

属性 参数值
商品目录 差分运放
产品类型 属于全差分输入和差分输出器件系列,使用先进的高压互补双极工艺制造。使用从输入到输出的真正全差分信号路径,具有高达 ±17.5V 的高电源电压。这种设计带来了出色的共模噪声抑制能力(800kHz 时为 95dB)和总谐波失真(2Vₚ₋ₚ、250kHz 时为 -108dBc)。高电压差分信号链可通过宽电源电压范围提高裕量和动态范围,而无需为差分信号的每个极性添加单独的放大器。在 -40°C 至 +8…
共模抑制比(CMRR) 95dB
输入偏置电流(Ib) 9.8uA
输入失调电压(Vos) 100uV
增益带宽积(GBP) 245MHz
压摆率(SR) 75V/us
最大电源宽度(Vdd-Vss) 35V
噪声密度(eN) 1.1nV/√Hz@10kHz
输出电流 85mA
输入失调电压温漂(Vos TC) 3.2uV/℃
输入失调电流(Ios) 22nA
静态电流(Iq) 10.5mA
工作温度 -40℃~+85℃
输出类型 差分
输入失调电流温漂(Ios TC) 0.13nA/℃
单电源电压 5V~35V
双电源电压(Vee~Vcc) -17.5V~-2.5V;2.5V~17.5V
电源纹波抑制比(PSRR) 98dB
功能特性 输出共模电压可调;内置补偿;使能/关断功能;容性负载驱动;内置信号滤波;单端转差分转换;集成ADC驱动器
封装/外壳 SOIC-8

数据手册PDF

暂无内容图标

参数完善中

梯度
含税售价
1+¥63.36
10+¥56.74
30+¥52.5
100+¥48.41

库存总量

(单位:262个)
  • 仓库库存数量

    262

购买数量

个
起订量:1 个
总价金额: ¥ 63.36
